جرثقیل های سبک سفت و سخت

محصولات

بلند کردن دستی، ترکیب یا جابجایی بارهای نسبتاً سبک نه تنها زمان بر است، بلکه از نظر فیزیکی نیز نیاز دارد. جرثقیل های بازویی نصب شده در فروشگاه ما، همراه با انواع بالابرها، به شما کمک می کند تا به سرعت و به راحتی طیف وسیعی از قطعات کار را کنترل کنید و آنها را به آرامی و دقیق قرار دهید. این امر به طور قابل توجهی زمان راه اندازی و خرابی را کاهش می دهد و زمان اتلاف در انتظار جرثقیل مغازه را از بین می برد. سایر مزایای جرثقیل های بازویی ستونی و دیواری عبارتند از:

مناسب برای بلند کردن عمودی و حمل بار سبک و سریع

عملیات ساده، ایمن و قابل اعتماد

قابلیت حمل تا 10000 کیلوگرم

نصب آسان با استفاده از سخت افزار مونتاژ موجود در سیستم.

PREV：جرثقیل های سبک آلومینیومیبعدی：سیستم های جرثقیل KBK
  • مشخصات
  • درباره TBM
  • تماس با ما

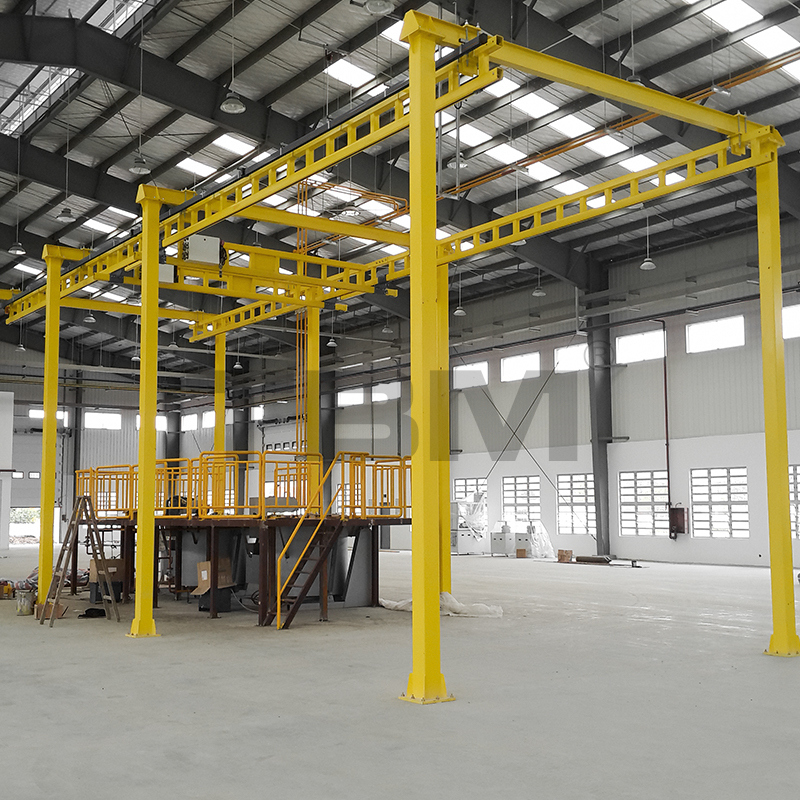

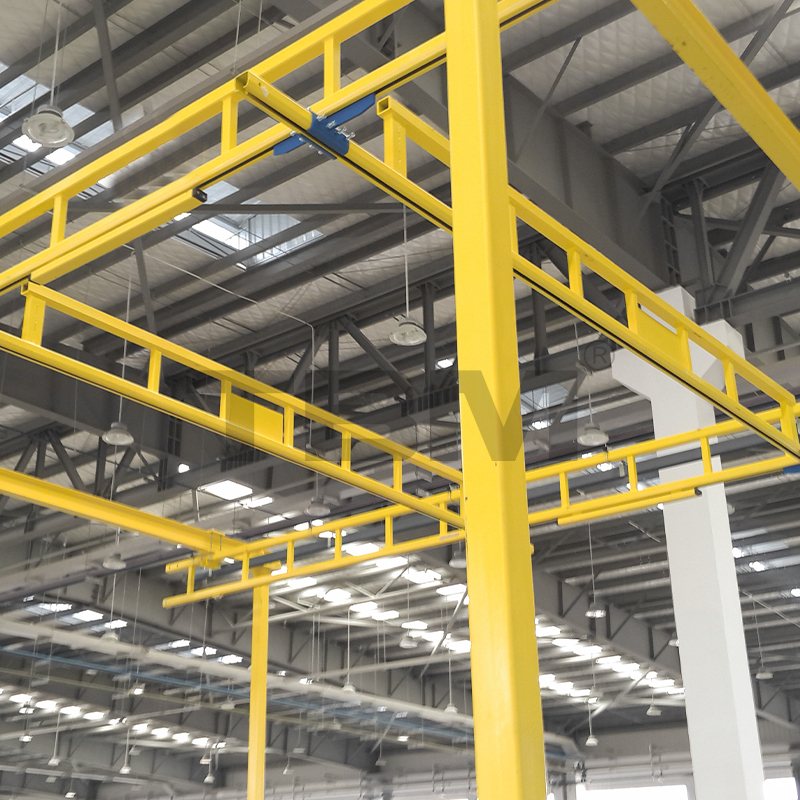

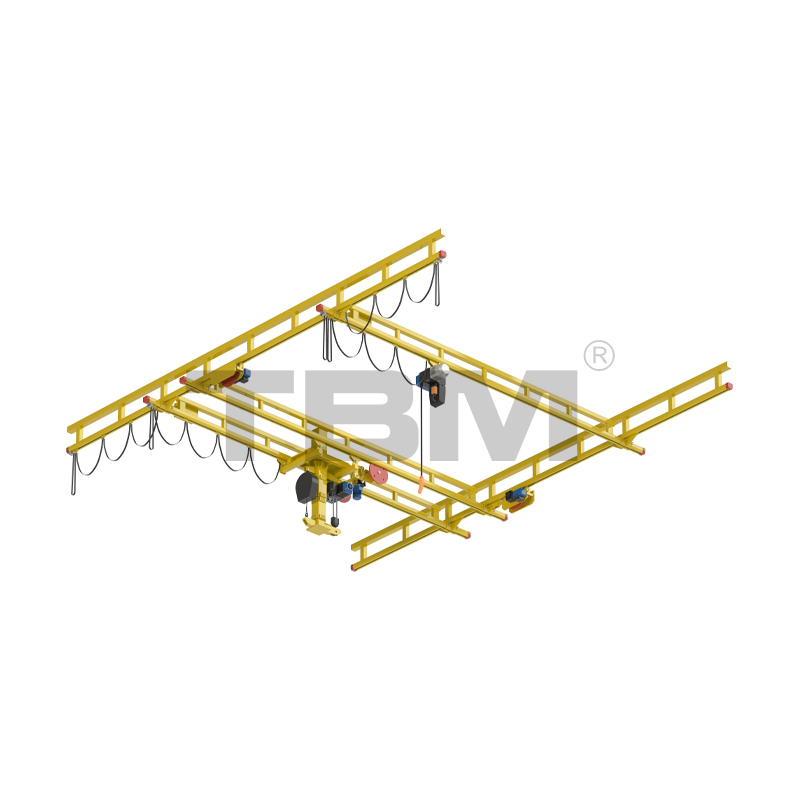

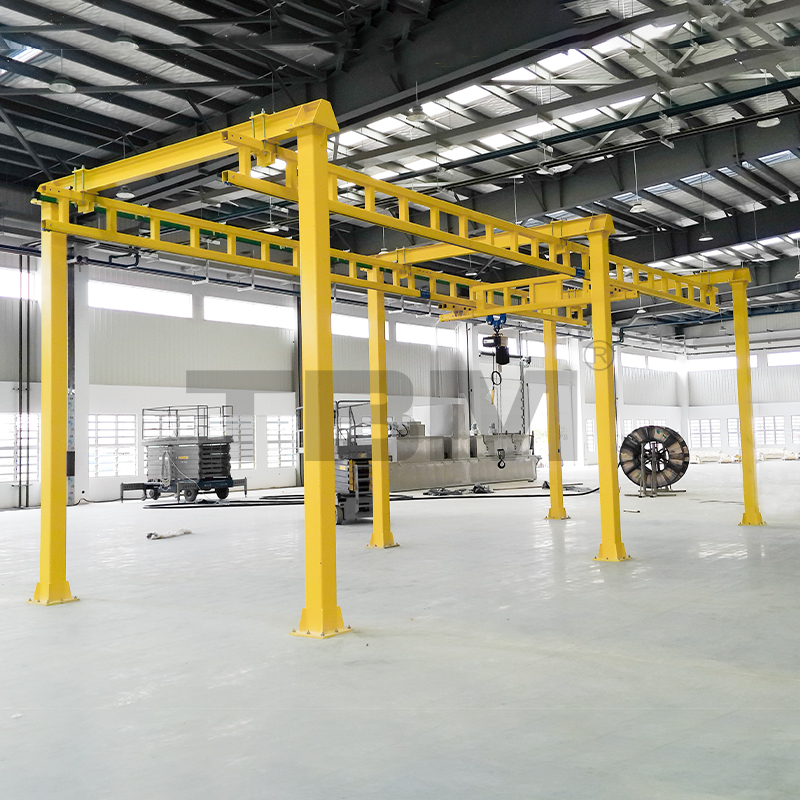

سازه های مسیر صلب از نوع خرپایی هستند. سه مقطع اصلی مسیر را می توان برای ایجاد انواع پیکربندی خرپایی ترکیب کرد. اینها را می توان با تنظیم عواملی مانند اندازه وتر بالا، اعضای وب و وتر پایین (تراک) برای تطبیق بارها و دهانه های مختلف تنظیم کرد. ظرفیت بار بالای ساختار خرپا، دهانه بزرگ، پایداری عالی و ظاهر جذاب باعث شده است که جرثقیل های مسیر صلب در صنعت بالابرهای سبک و کوچک محبوبیت فزاینده ای داشته باشند.

در زیر چندین گزینه متداول ساختاری وجود دارد:

سری مدل فاصله نقطه آویز S/mm بار/کیلوگرم ارتفاع خرپا / میلی متر
سری 60 SRR0263 S≤6300 250 255
SRR0276 6300 250 315
SRR0291 7600 250 365
سری 75 SRR0563 S≤6300 500 280
SRR0576 6300 500 355
SRR0591 7600 500 430
سری 90 SRR1063 S≤6300 1000 335
SRR1076 6300 1000 390
SRR1091 7600 1000 460
SRR2063 S≤6300 2000 460
SRR2076 6300 2000 510
SRR2091 7600 2000 560

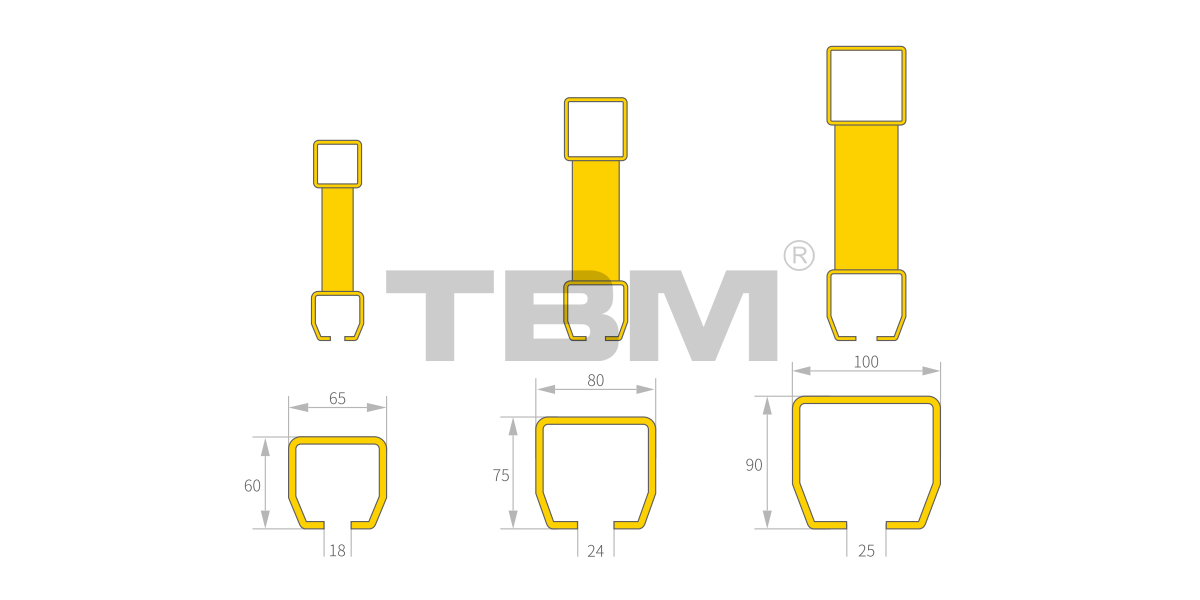

توجه: سری 60، سری 75 و سری 90 به ارتفاع مقطع پیست اشاره دارد.

اجزای جرثقیل سفت و سخت

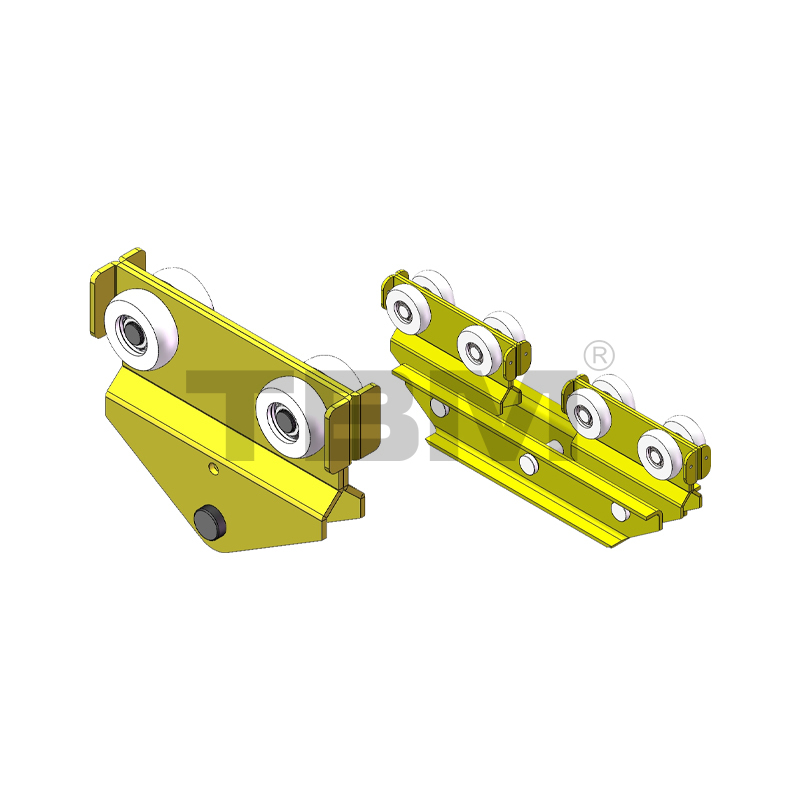

چرخ دستی پرتو اصلی RHT02/05/10/20
█ترولی پرتو اصلی برای آویزان کردن مکانیزم های بالابر و غیره استفاده می شود. چرخ های آن از نایلون با مقاومت بالا ساخته شده و دارای شیب متناظری است که به آنها اجازه می دهد تا با آج ریل مطابقت داشته باشند و عملکرد روان و مرکز خودکار را تضمین می کنند. بال های خم شده در هر دو انتها از سقوط تصادفی چرخ دستی از مسیر جلوگیری می کند و ایمنی کامل را تضمین می کند.

مدل بار/کیلوگرم مسیر قابل اجرا
RHT02 250 60
RHT05 500 75
RHT10 1000 90
RHT20 2000 90
توجه: واگن برقی RHT20 یک واگن برقی دوتایی به علاوه نسخه اتصال از چرخ دستی RHT10 است.

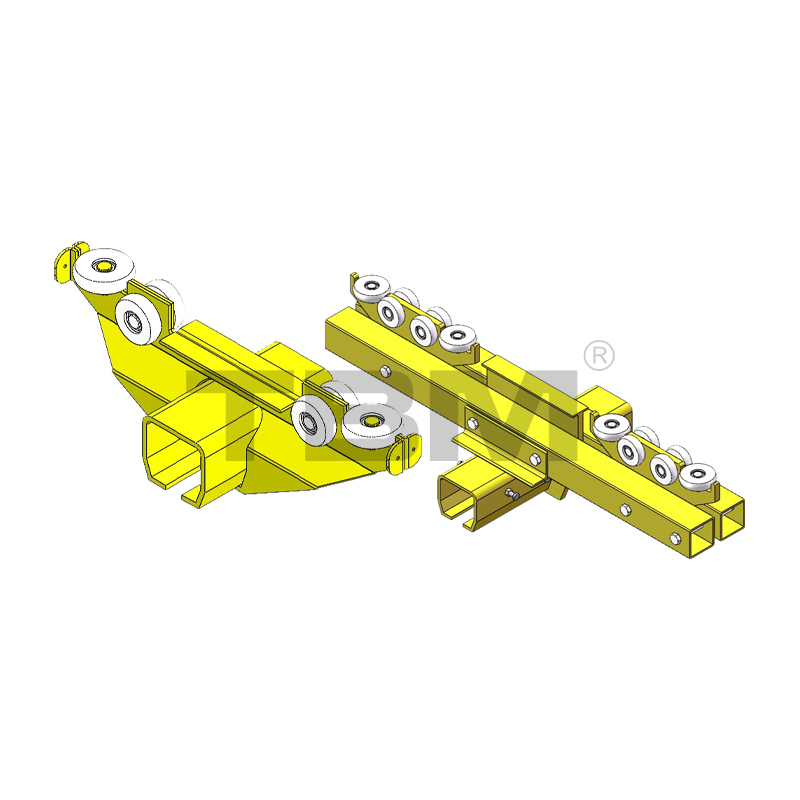

چرخ دستی ریلی تک پایه RET02/02L/05/05L/10/10L/20L
■ریل را به تیر اصلی وصل می کند. این اتصال سفت و سخت تضمین می کند که پرتو اصلی در طول حرکت عمود بر ریل باقی می ماند و به هر دو طرف تیر اجازه می دهد تا به طور همزمان و بدون پیچش حرکت کنند.

مدل بار/کیلوگرم مسیر قابل اجرا توجه داشته باشید
RET02 250 سری 60 طول تیر اصلی ≤6.5 متر
RET02L 250 سری 60 طول تیر اصلی ≤6.5 متر
RET05 500 سری 75 طول تیر اصلی ≤6.5 متر
RET05L 500 سری 75 طول تیر اصلی ≤6.5 متر
RET10 1000 سری 90 طول تیر اصلی ≤6.5 متر
RET10L 1000 سری 90 طول تیر اصلی ≤6.5 متر
RET20L 2000 سری 90 -
توجه داشته باشید: L stands for extended type. Under the condition of 2000KG, all rail trolleys are extended type.

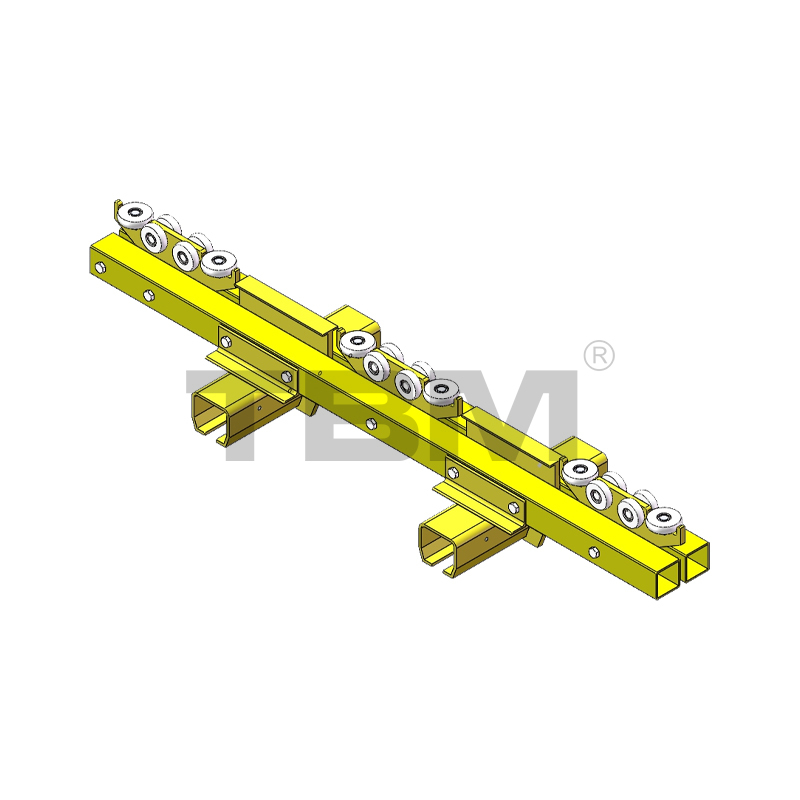

چرخ دستی ریلی دو تیره RET60D/75D/90D
در ساخت و ساز دو تیر، چرخ دستی تیر انتهایی برای اطمینان از فاصله ثابت بین دو تیر یکپارچه شده است.

مدل بار/کیلوگرم مسیر قابل اجرا
RET02D 250 سری 60
RET05D 500 سری 75
RET10D 1000 سری 90
RET20D 2000 سری 90

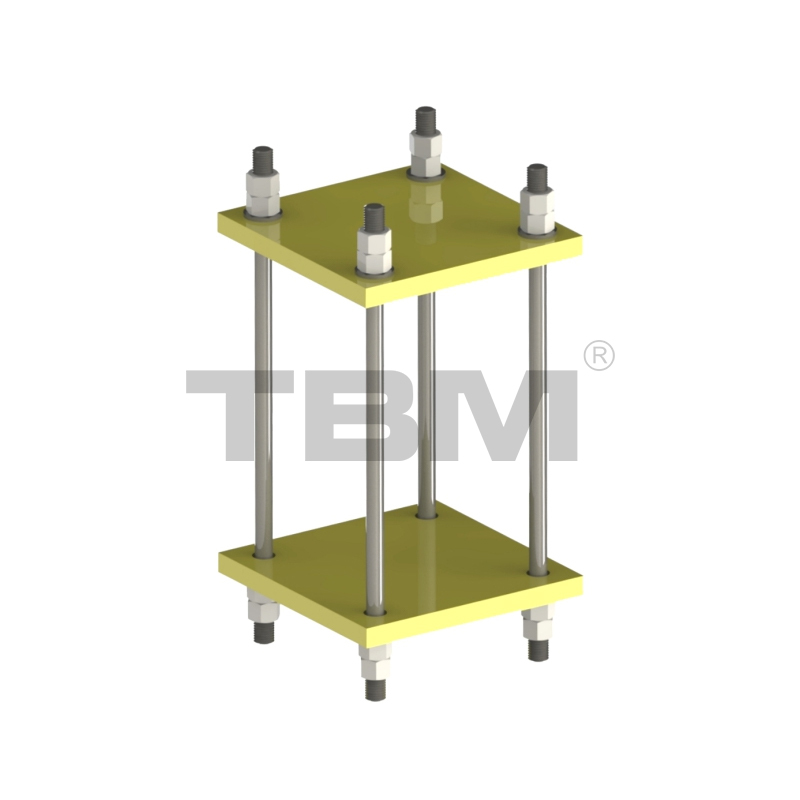

آویز آهنگ
■برای اتصال ایمن وتر بالایی و تیرآهن متقاطع خرپا استفاده می شود. اندازه و ضخامت صفحه گیره کانکتور مسیر بسته به بار متفاوت است.

مدل توجه داشته باشید
RLP02 قابل استفاده برای ریل های سری 60
RLP05 قابل استفاده برای ریل های سری 75
RLP10 قابل استفاده برای ریل های سری 90

اتصالات ردیابی
سه مدل اتصال تراک برای سری های 60، 75 و 90 عبارتند از:
RRC02/05/10
[اتصال بین دو ریل ثابت مجاور. پیچ های بالا را تنظیم کنید تا از اتصال صاف بین دو ریل ثابت اطمینان حاصل کنید و اجازه دهید چرخ دستی به راحتی عبور کند.]

خط پایان آهنگ
سه مدل کلاهک انتهای مسیر برای سری های 60، 75 و 90 عبارتند از:
REC02/05/10
■ کلاهک های انتهای مسیر برای جلوگیری از ورود گرد و غبار و مواد خارجی و بهبود ظاهر استفاده می شود.

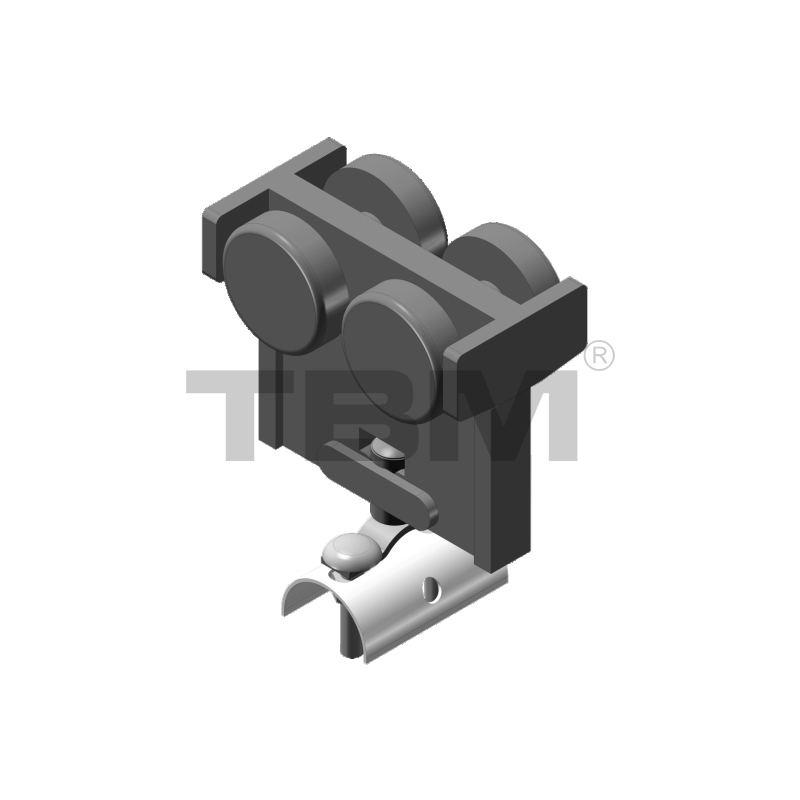

قرقره کابل
برای تعلیق و بکسل کابل ها در حالی که پرتو اصلی یا بالابر در حال حرکت است استفاده می شود.
قرقره کابل RCTO1
گیره ترمینال کابل RCE01

توقف های خارجی
■سازگار با اندازه های 60، 75 و 90 آهنگ، مدل: RAS01
■ موقعیت های توقف قابل تنظیم بر اساس منطقه عملیاتی مسیر.

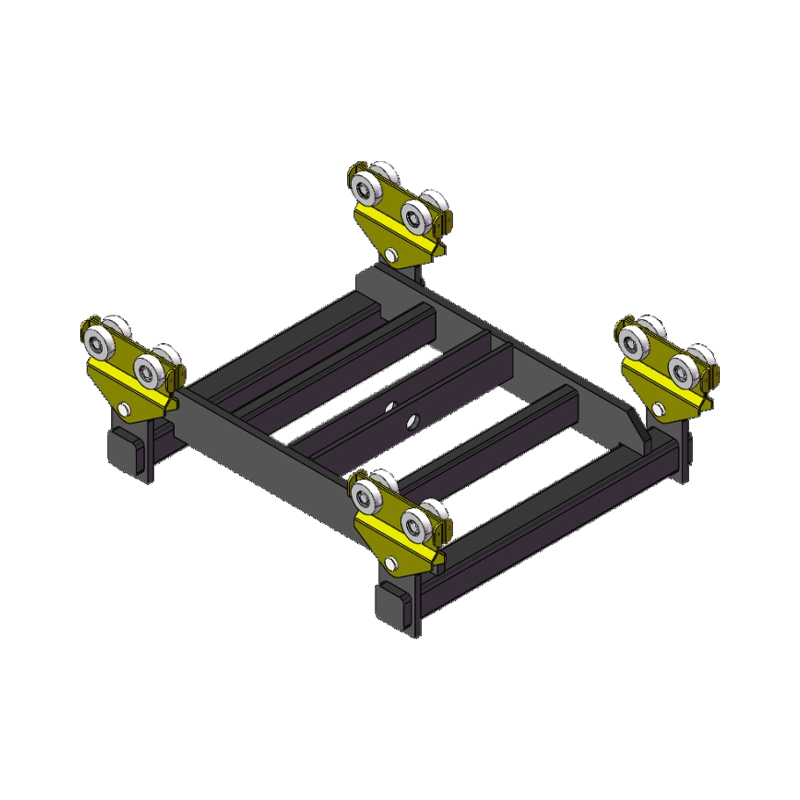

قاب چرخ دستی دو تیره RHT02D/05D/10D/20D
■فاصله پیش‌فرض مرکز دو تیر 700 میلی‌متر است (ابعاد ویژه در صورت درخواست موجود است).
قاب واگن برقی دو تیر به طور مساوی بار بالابر را بین دو تیر اصلی توزیع می کند.

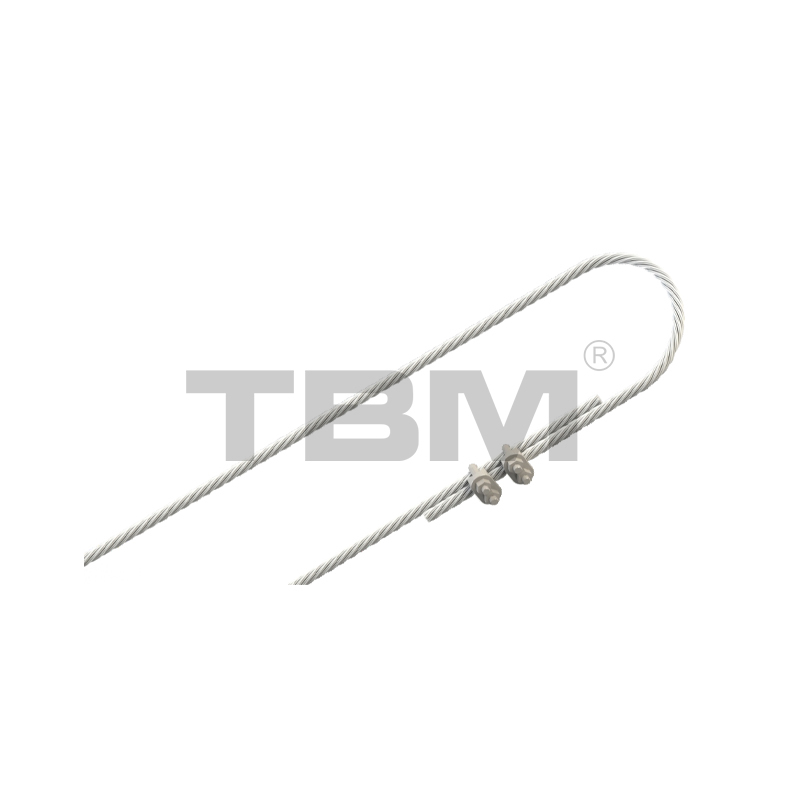

حفاظت ثانویه
برای جلوگیری از موقعیت‌های غیرمنتظره، بر روی هر ریل ثابت، هر تیر اصلی و هر بالابر، دستگاه‌های حفاظتی ثانویه نصب می‌شوند. آنها به شرح زیر دسته بندی می شوند:

مدلs نام توجه داشته باشیدs/Default Size
RDP-R ردیابی حفاظت ثانویه طول طناب 1 متر
RDP-G حفاظت ثانویه پرتو اصلی طول طناب 1 متر
RDP-H حفاظت ثانویه بالابر طول طناب 1 متر

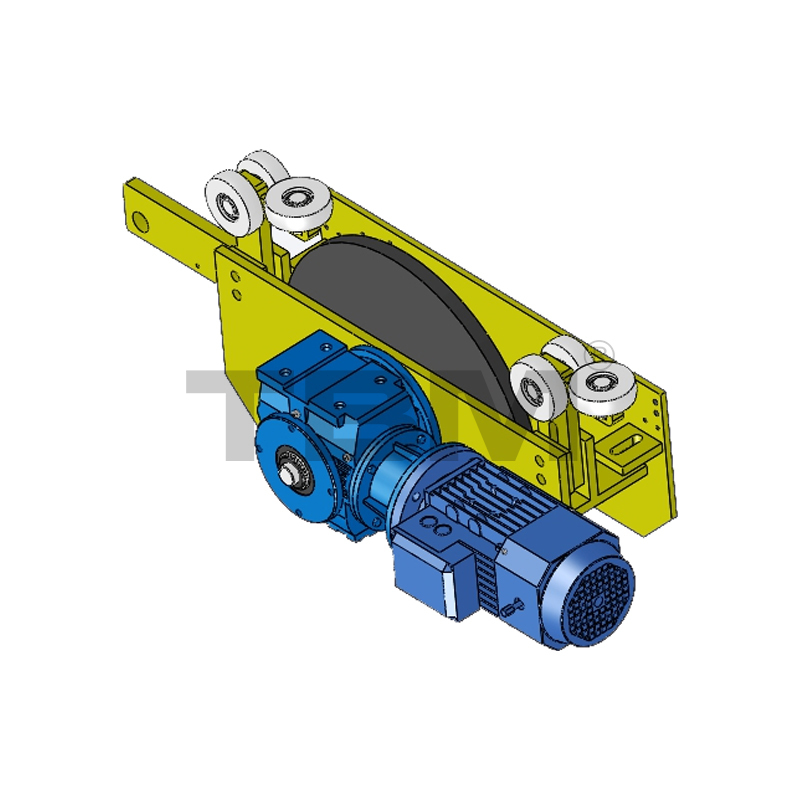

واگن برقی
هنگامی که حالت سفر الکتریکی است، واحد محرک پرتو اصلی و بالابر.
موتور را می توان از برندهای داخلی یا وارداتی انتخاب کرد.
[سرعت پیش‌فرض سفر: 5-20 متر در دقیقه (سرعت دوگانه فرکانس متغیر)]

مدل توجه داشته باشیدs
RED01 موتور استاندارد با برند برتر
RED02 موتور SEW پیشرفته/سایر
RED03 موتور سروو درایو سفارشی

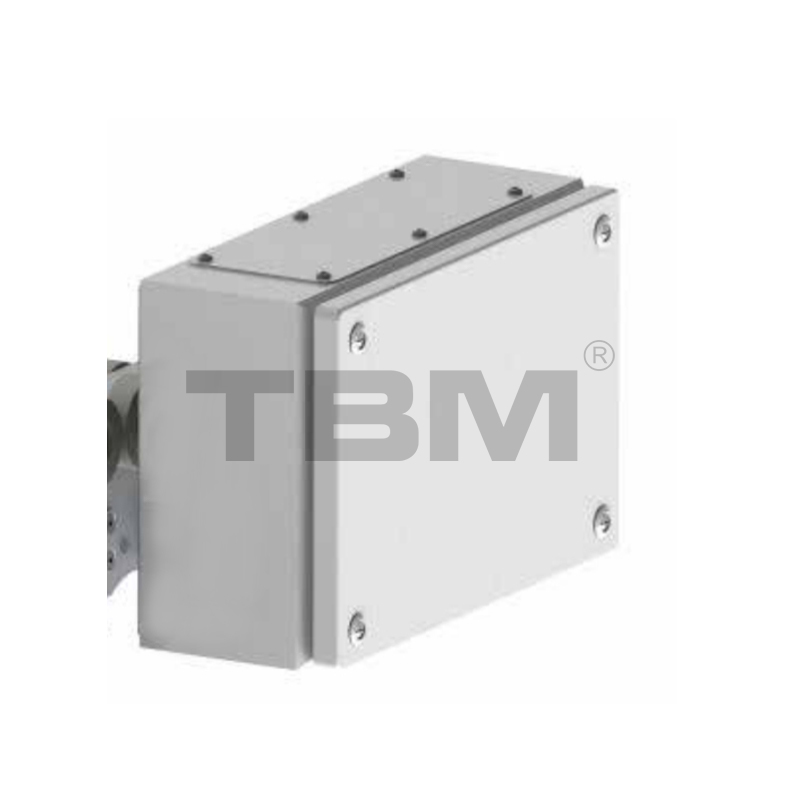

جعبه کنترل برق
■یونیت کنترل برای رانندگی وسیله نقلیه. بسته به نیاز مشتری، پیکربندی انتخاب شده ممکن است متفاوت باشد.
پیکربندی پیش فرض کنترل فرکانس متغیر است.

مدل توجه داشته باشیدs
REB01 پیکربندی استاندارد: اجزای برند داخلی ممتاز
REB02 اجزای برند وارداتی رده بالا
REB03 پیکربندی درایو سروو سفارشی شده

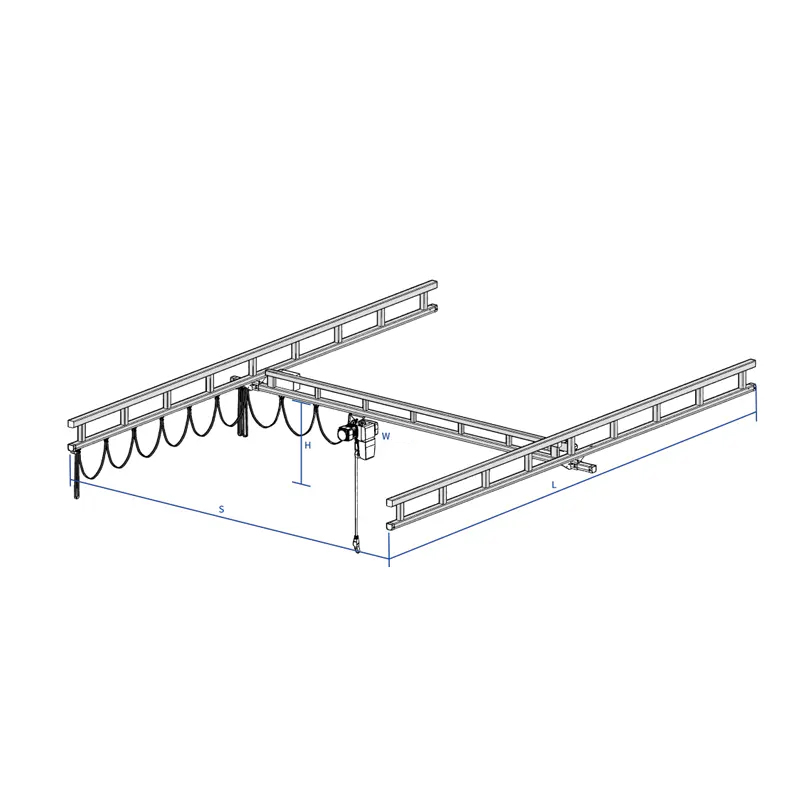

ورودی مشتری

· بارگذاری w
بار یک تیر اصلی، بار کل قاب

· طول ریل L
به طول ریل های ثابت در هر دو طرف اشاره دارد.

·Girder Span S
به فاصله مرکز به مرکز بین دو ریل ثابت اشاره دارد. پیش فرض 250 میلی متر است.

· ارتفاع پرتو H
ارتفاع بالابر واگن برقی تیر اصلی (برای سازه های ایستاده که معمولاً از روی زمین یا نقطه تکیه گاه ستون محاسبه می شود).

· پوشش قلاب
تجهیزات به دلیل اندازه آن دارای نقاط کور خاصی هستند. کاربران باید الزامات پوشش واقعی قلاب را در نظر بگیرند. علاوه بر این، برای نصب و بهره برداری تجهیزات باید یک فضای خالی ایمن در نظر گرفته شود که ممکن است کمی از ابعاد فضا متفاوت باشد.

· نوع سازه و روش کنترل عملیات
نوع سازه ای به نوع ایستاده (ضخامت فونداسیون) یا نوع معلق اشاره دارد. تیرهای اصلی می توانند تک، دوتایی یا تلسکوپی باشند و تعداد و بار مورد نیاز نیز شامل می شود. روش های عملیاتی شامل عملیات دستی، تمام برقی یا برقی چرخ دستی و چرخ دستی است. روش های تامین برق شامل کابل تخت، شینه یا ریل C می باشد. روش های کنترل شامل کنترل دسته و کنترل از راه دور است.
