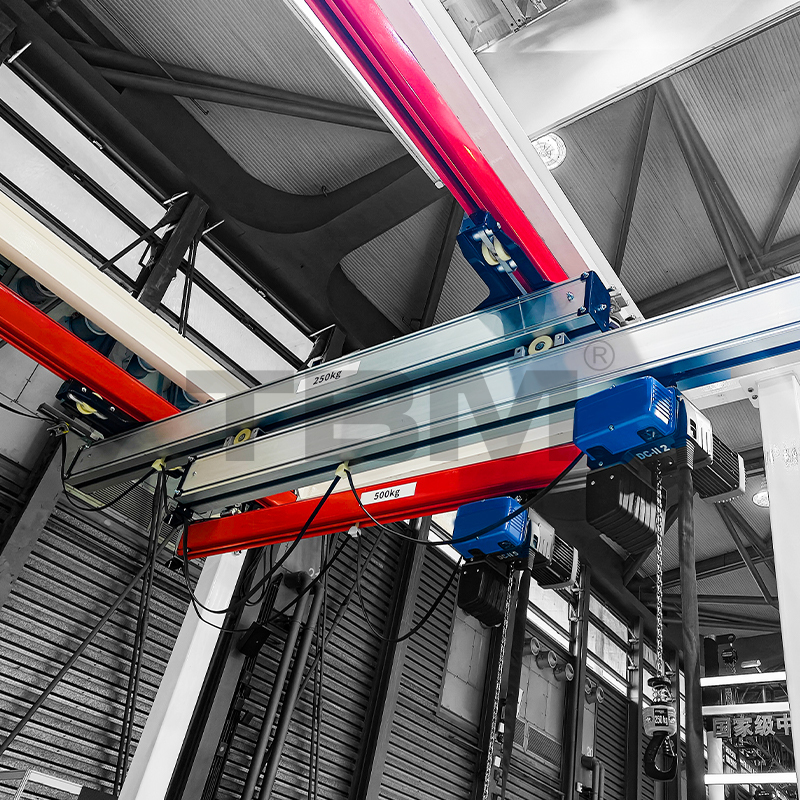

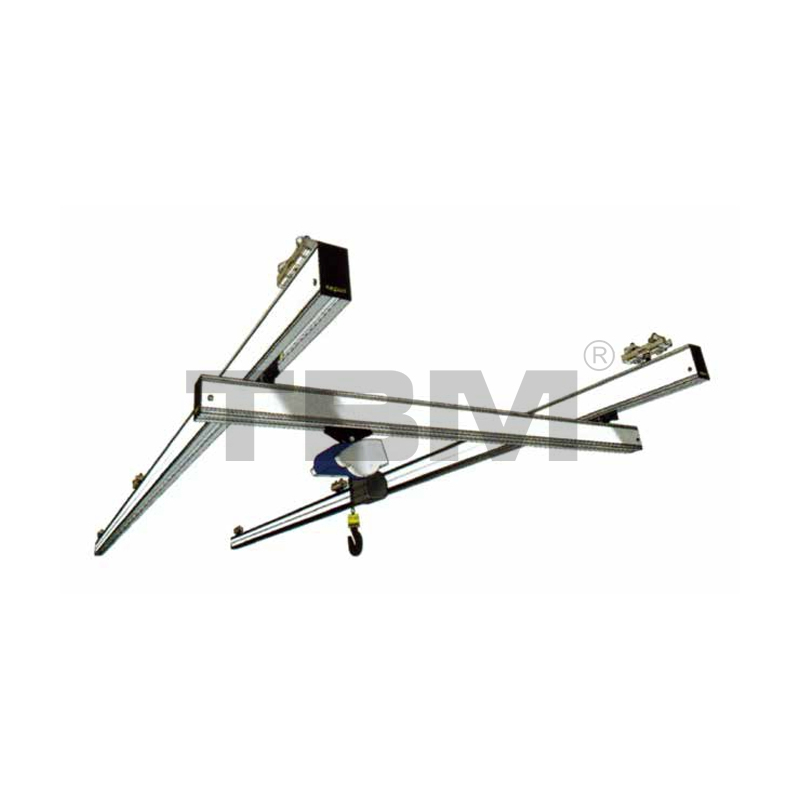

جرثقیل های سبک آلومینیومی

صفحه اصلی / محصولات / سیستم جرثقیل سبک / جرثقیل های سبک آلومینیومی
  • جرثقیل های سبک آلومینیومی

جرثقیل های سبک آلومینیومی

محصولات

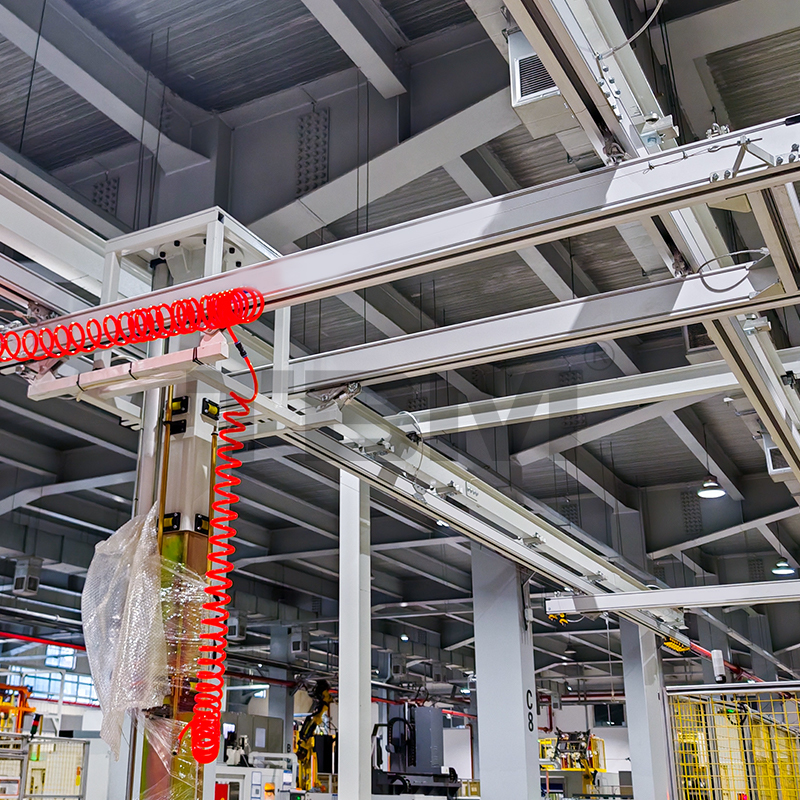

پنج مشخصات مختلف از مسیرهای آلیاژ آلومینیوم وجود دارد. پروفیل های آلیاژ آلومینیوم پردازش شده دقیق و اجزای ساختاری نصب آسان، مدولار و حفظ عملکرد نرم تر هستند. طراحی مهر و موم شده مسیرهای آلیاژ آلومینیوم سبک وزن است اما دارای استحکام خمشی بالا و مقاومت در برابر سایش بهتر است. با توجه به عملیات آبکاری مثبت سطحی و خواص ضد خوردگی خاص خود، این ساختار در کارگاه های تمیز و خطوط تولید خودرو، مواد غذایی و عملیات نقطه ای استفاده می شود. وزن سبک تر خود عاملی است که ارزش توجه دارد.

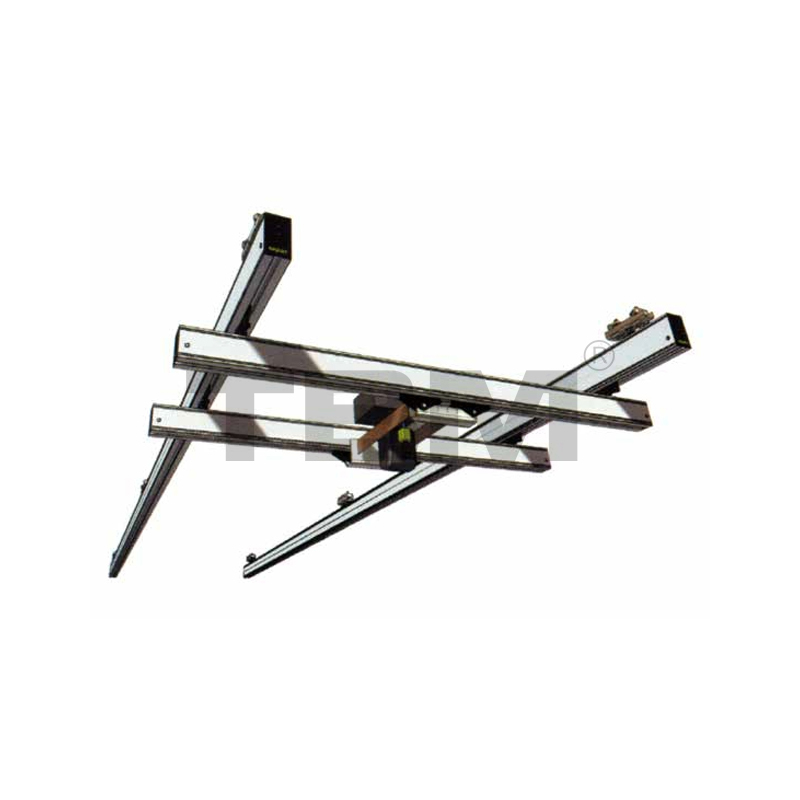

مسیر آلیاژ آلومینیوم تحت درمان آندایزاسیون و ضد خوردگی قرار گرفته است، با مقاومت در برابر سایش خوب، استحکام خمشی بالا، وزن سبک، مقاومت در برابر اصطکاک کم (50 درصد سبکتر از مسیر سنتی KBK)، طراحی مدولار، نصب آسان، 5 مدل برای انتخاب، تعلیق تک ریلی، تک پرتو، پرتو دوتایی، تیر تلسکوپی، ساختار ترکیبی به حالت ایستاده و دیگر. روش های نصب اتصال انعطاف پذیر و صلب اختیاری هستند و اتصالات مسیر به طور یکپارچه به هم متصل می شوند. صدای عملکرد دستی/الکتریکی کم است و چرخ‌های نایلونی باعث می‌شوند که مسیر کم شود. بی صدا و روان کار می کند، مناسب برای دهانه های بزرگتر.

PREV：دروازه ای سیار جرثقیلبعدی：جرثقیل های سبک سفت و سخت
  • مشخصات
  • درباره TBM
  • تماس با ما

حالت رانندگی

دستی / برقی / نیمه اتوماتیک

ظرفیت بالابر

250/500/1000/2000 کیلوگرم

تایپ کنید

مونوریل / تک پرتو / دو پرتو / چند پشتیبانی

طول ریل ثابت

قابل تنظیم

بلند کردن ارتفاع

قابل تنظیم

دستگاه بالابر

بالابر / بالانس پنوماتیک / جرثقیل هوشمند

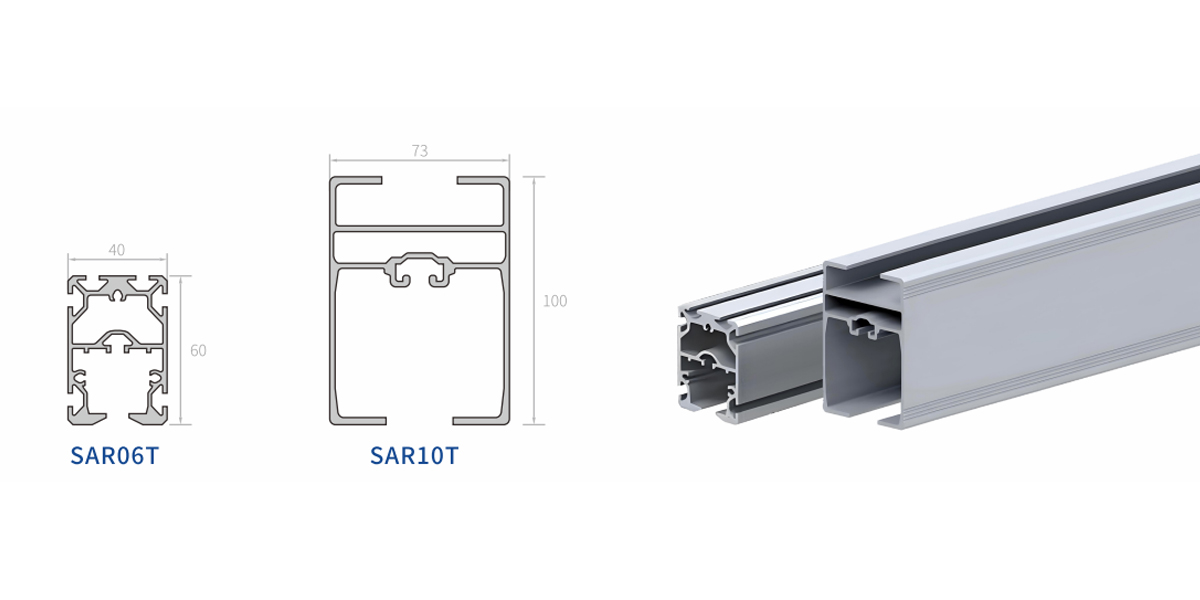

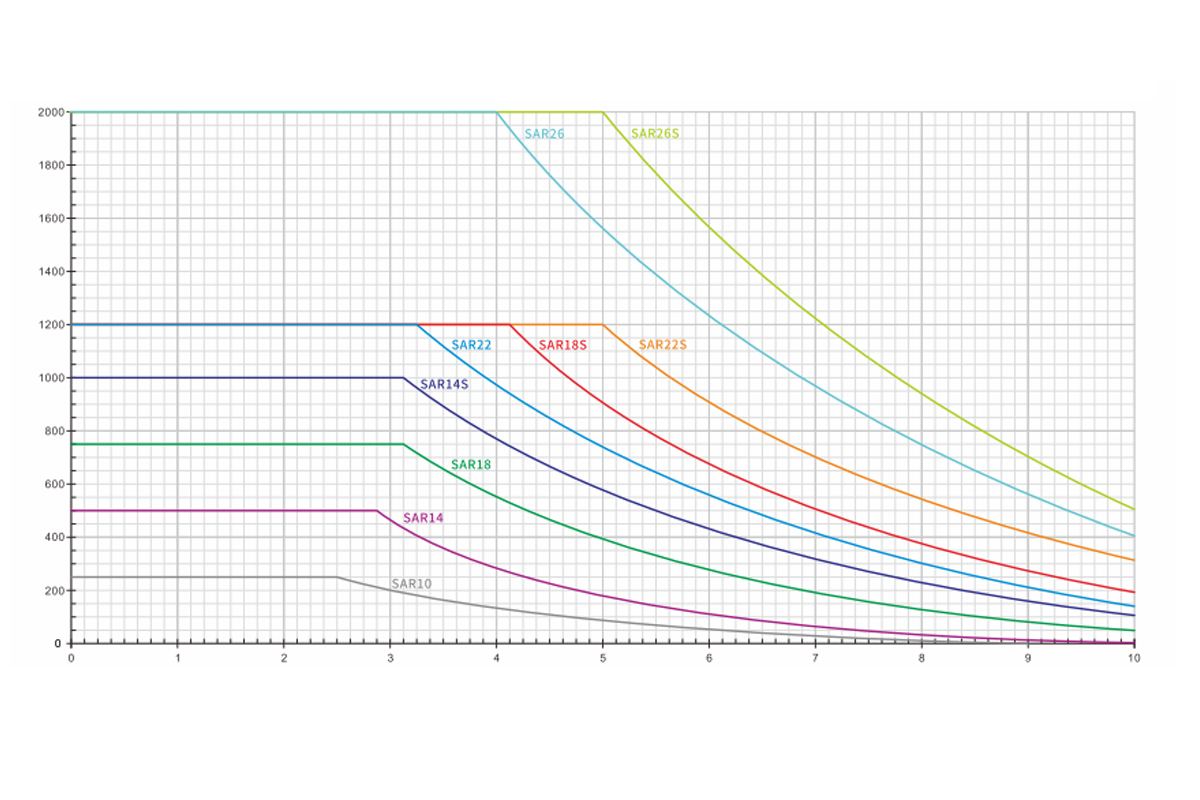

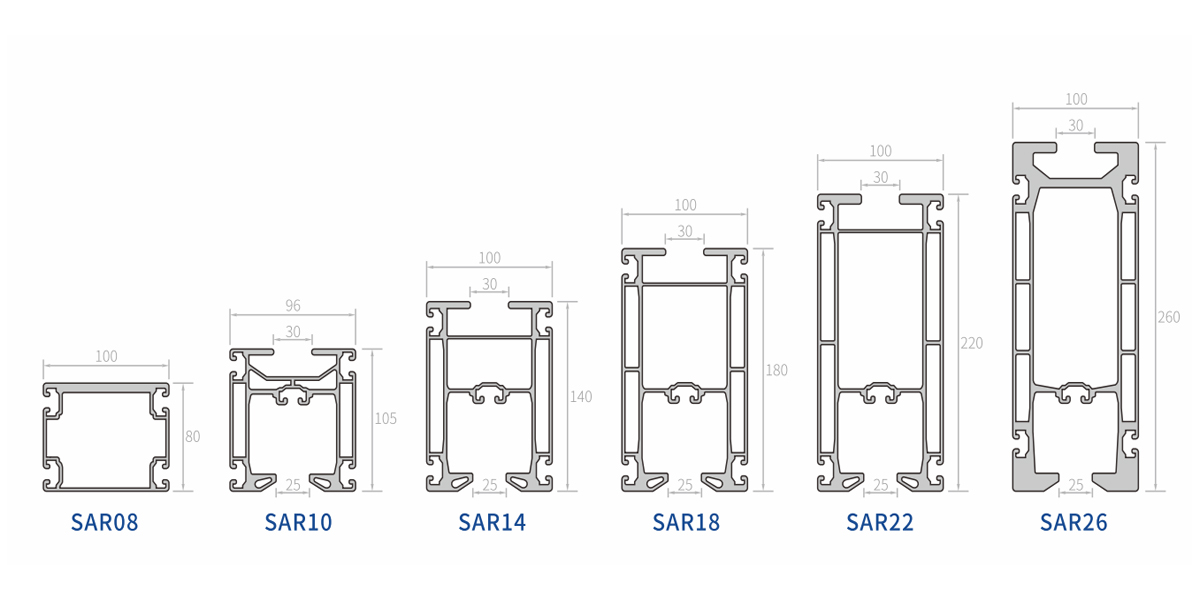

مدل توضیحات وزن بر حسب متر لحظه اینرسی ناحیه مدول خمشی
SAR08 آلومینیوم، آنودایز شده 4.1 کیلوگرم در متر 152cm^4/202cm^4 30cm^3/40cm^3
SAR10 آلومینیوم، آنودایز شده 5.3 کیلوگرم در متر 233cm^4/209cm^4 42cm^3/44cm^3
SAR14 آلومینیوم، آنودایز شده 7.4 کیلوگرم بر متر 600cm^4/330cm^4 85cm^3/67cm^3
SAR18 آلومینیوم، آنودایز شده 8.9 کیلوگرم بر متر 1206cm^4/433cm^4 132cm^3/85cm^3
SAR22 آلومینیوم، آنودایز شده 10.5 کیلوگرم در متر 2183cm^4/520cm^4 203cm^3/112cm^3
SAR26 آلومینیوم، آنودایز شده 17.5 کیلوگرم در متر 5398cm^4/851cm^4 407cm^3/179cm^3

اجزای سبک آلومینیومی

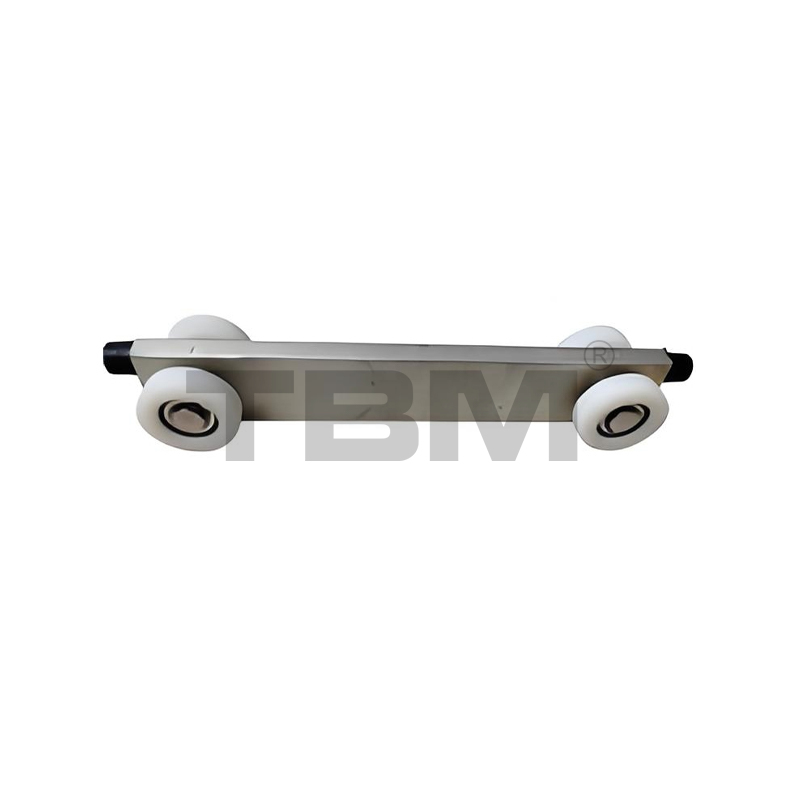

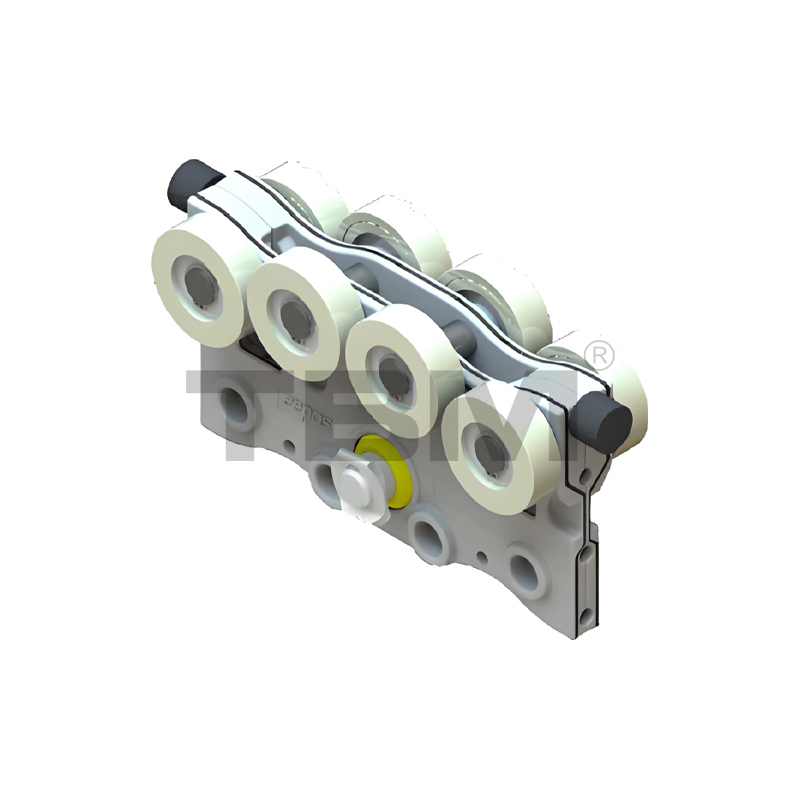

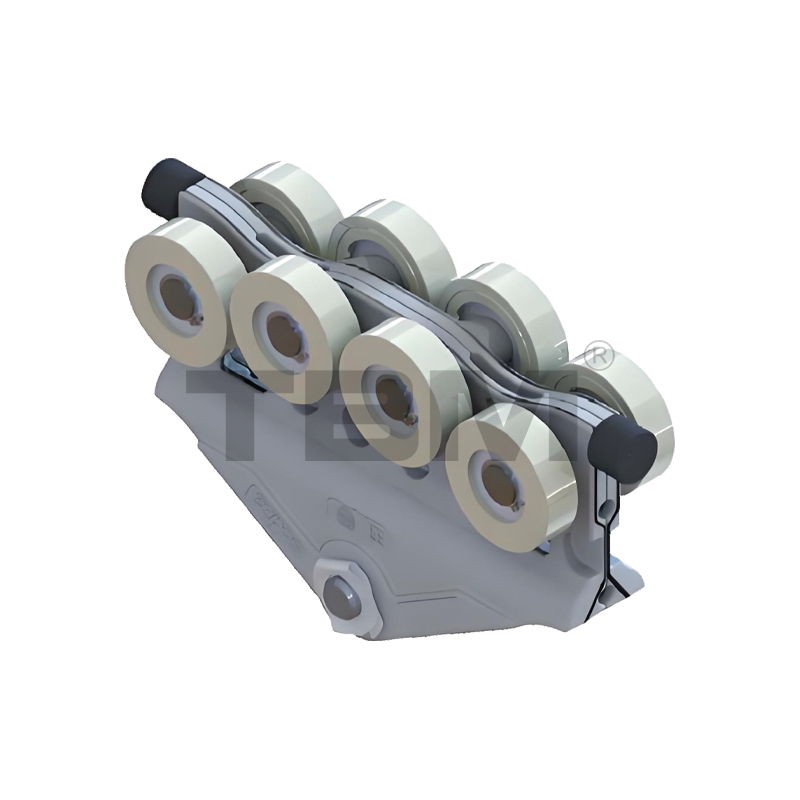

چرخ دستی مسیر AETO1
■ چرخ دستی از نایلون با استحکام بالا و مقاوم در برابر سایش برای سر خوردن صاف و عملکرد آسان ساخته شده است.
■ دو ردیف غلتک بالا و پایین محافظت در برابر کنجکاوی و ناهماهنگی را فراهم می کند.

مشخصات در حال بارگذاری یادداشت ها
AET01 ≤500 کیلوگرم نسخه استاندارد دایکاست
AET02 ≤500 کیلوگرم نسخه استاندارد جعلی
AET03 ≤600 کیلوگرم نسخه فورج شده با استحکام بالا

قرقره تیر اصلی AHT01/02 (آلومینیوم ریخته گری/ آهنگری، مثلثی)
■ چرخ دستی از نایلون با استحکام بالا و مقاوم در برابر سایش برای سر خوردن صاف و عملکرد آسان ساخته شده است. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

مشخصات در حال بارگذاری capacity یادداشت ها
AHT01 ≤500 کیلوگرم نسخه استاندارد دایکاست
AHT02 ≤500 کیلوگرم نسخه استاندارد جعلی
AHT03 ≤600 کیلوگرم نسخه فورج شده با استحکام بالا

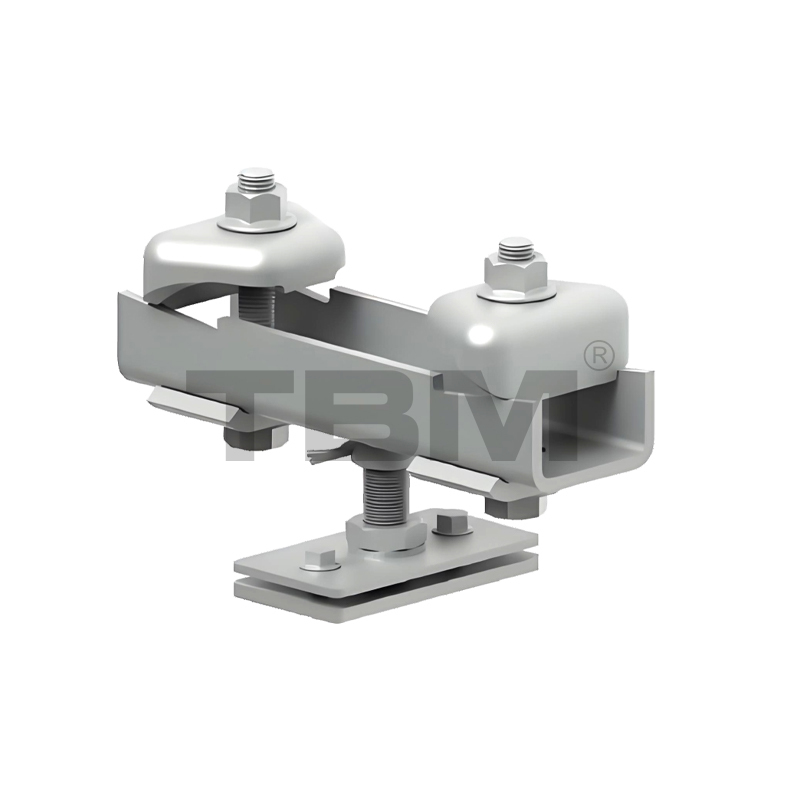

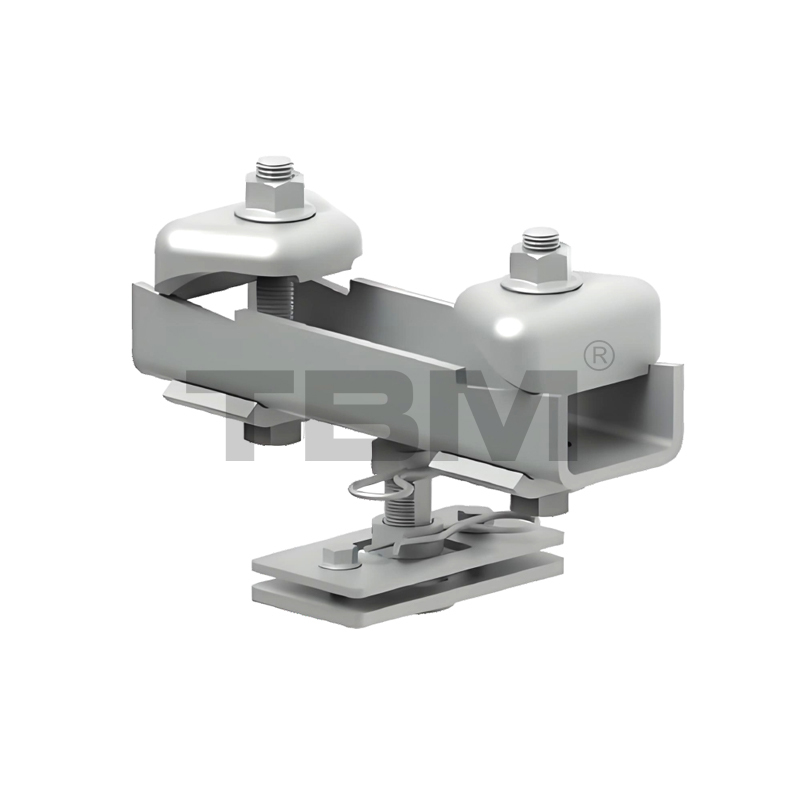

نقطه بلند کردن مسیر انعطاف پذیر ALP1510F
■ نقاط بالابر انعطاف پذیر معمولا در سیستم های مسیر استفاده می شود. اتصال بین قسمت پایینی نقطه بالابر و صفحه فلنج از یک ساختار کروی استفاده می کند. این ساختار انعطاف پذیر ظرفیت تحمل بار بالایی را فراهم می کند.

■نیروی اینرسی که هنگام حرکت تیر اصلی یا بالابر ایجاد می شود و به انتهای آن ضربه می زند، امکان نوسان جزئی روی ریل ثابت را فراهم می کند.
توجه: اندازه های دیگر در صورت درخواست موجود است. لطفاً هنگام ثبت سفارش، انتخاب نقطه بالابر را تأیید کنید تا از عوارض غیرضروری در هنگام نصب در محل جلوگیری کنید.

نقاط بالابر ریلی صلب ALP1510R
■نقاط بالابر صلب معمولاً برای کاربردهایی مانند دستکاری‌کننده‌ها و پرتوهای تلسکوپی که نیاز به نیروی رو به بالا دارند استفاده می‌شوند. آنها به دلیل ماهیت ساختاری خود از لرزش کل دستگاه در حین استفاده جلوگیری می کنند. در حال حاضر، نوع پیش‌فرض نقطه بالابر ما صلب است.

توجه: اندازه های دیگر در صورت درخواست موجود است. لطفاً هنگام ثبت سفارش، انتخاب نقطه بالابر را تأیید کنید تا از عوارض نصب غیر ضروری جلوگیری کنید.

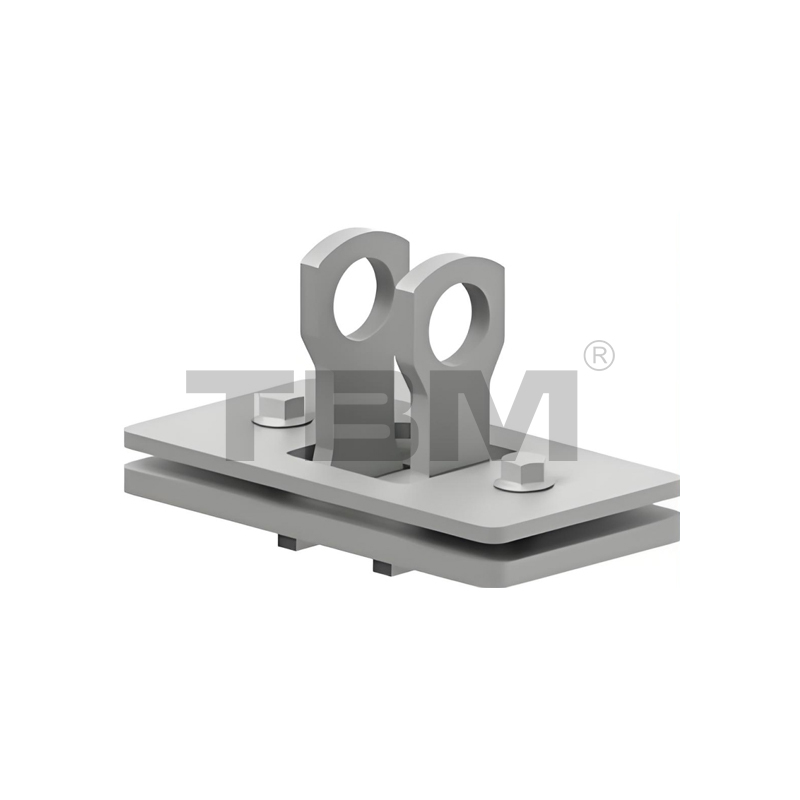

گیره بالابر ریلی AGL90 (90 درجه)
■ روش اتصال تیر اصلی و واگن برقی ریلی.
■ ظرفیت تک بار: 600 کیلوگرم
■ تیر اصلی با زاویه 90 درجه به ریل ثابت متصل می شود.

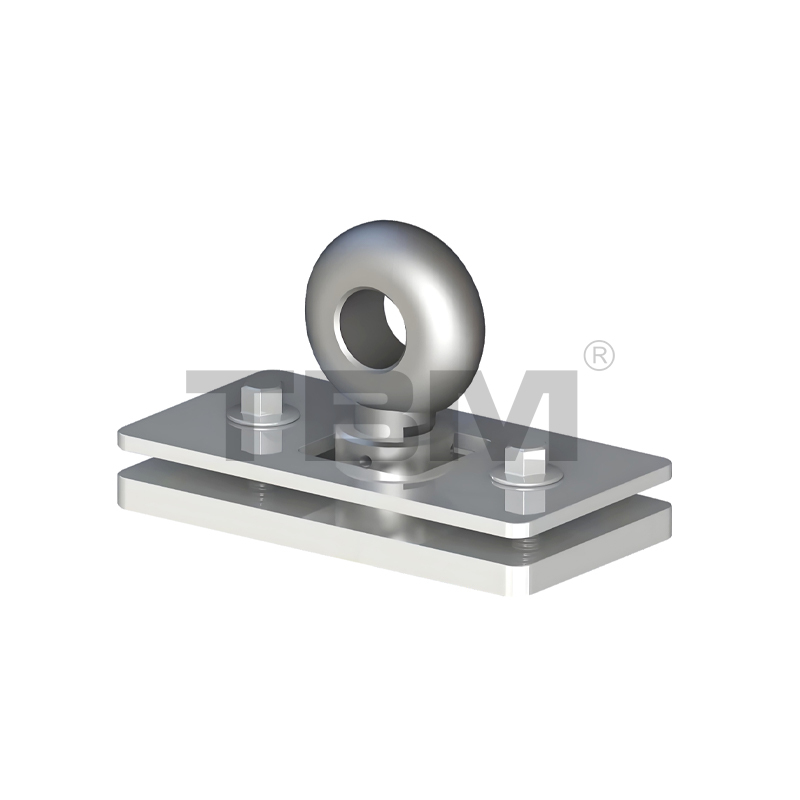

حلقه بلند کردن مسیر AGL360 (360 درجه)
■ حلقه دارای یک پله منحنی در پایین برای چرخش انعطاف پذیر است. این در درجه اول برای اتصال نقاط بالابر پرتو اصلی در پیکربندی های چرخ دستی پشت سر هم استفاده می شود.

■یک حلقه بالابر دارای ظرفیت بار 1000 کیلوگرم است و با روکش ساتن قرمز ساخته شده است.

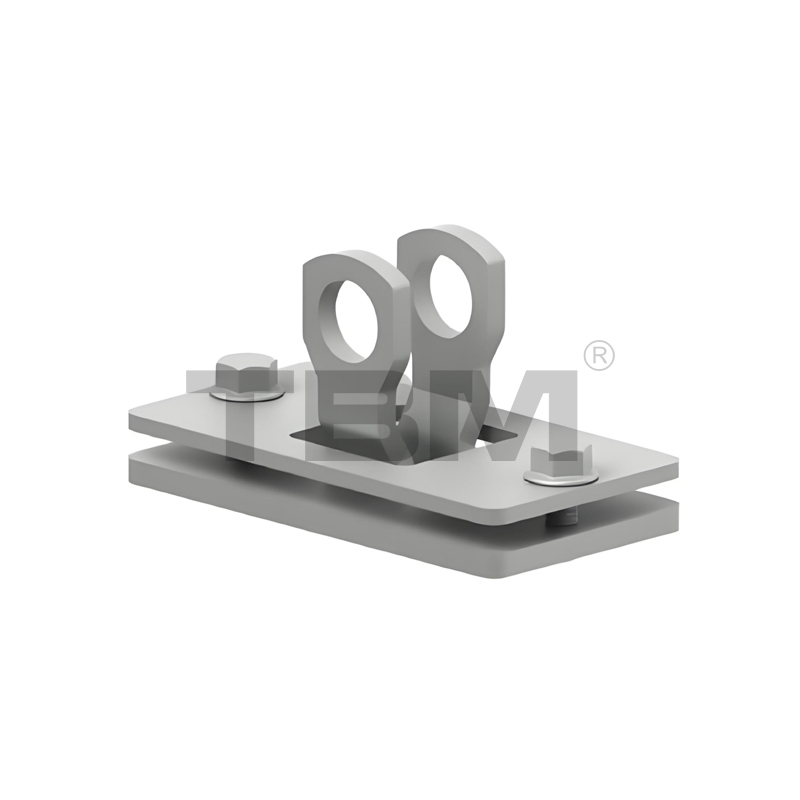

گیره بالابر ریلی AGL00 (0°)
■پرتو اصلی را به چرخ دستی ریلی وصل می کند.
■ظرفیت تک بار: 600 کیلوگرم
■پرتو اصلی با زاویه 0 درجه به ریل ثابت متصل می شود.
■معمولاً برای بلند کردن بند در ریل پایینی تیرهای تلسکوپی استفاده می شود.

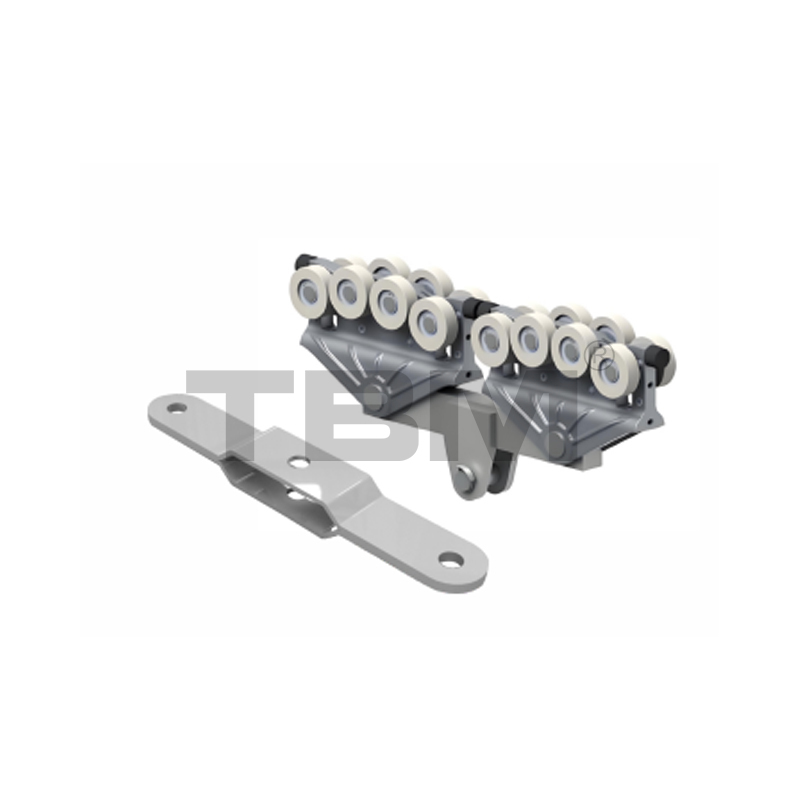

صفحه اتصال چرخ دستی ATCO1 پشت سر هم
■ برای بارهای بیش از 500 کیلوگرم یا دهانه های بیشتر از 6 متر، یک سیستم واگن برقی پشت سر هم مورد نیاز است. این سیستم افزایش ظرفیت بار و طیف وسیع تری از کاربردها را ارائه می دهد.

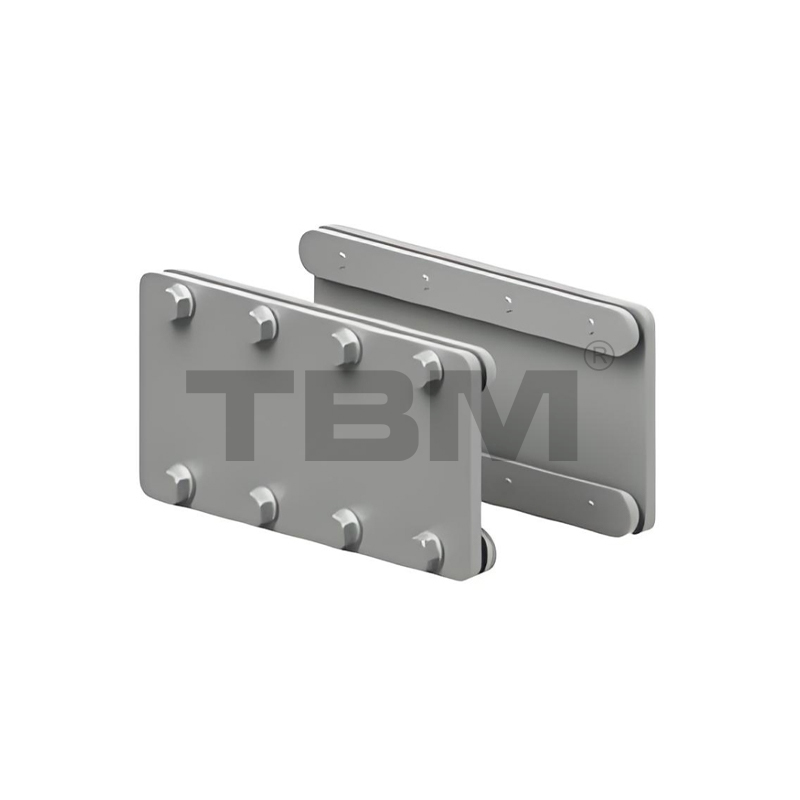

اتصالات ریلی ARCO1
■ ریل های بلند نیاز به اتصال چند ریل به هم دارند. کانکتورهای ریل تقسیم چهار تکه امکان استفاده جهانی را در کل محدوده ریل فراهم می کند.

صفحه اتصال ریلی تقویتی ACS01
■هنگام تقویت تیر اصلی، فاصله بین ریل تیر اصلی و صفحات رابط ریل آرماتور نباید از 1500 میلی متر تجاوز کند.

توقف ثابت AFS01
■چفت انتهای مسیر مانع از سر خوردن چرخ دستی از مسیر می شود.

توقف قابل تنظیم AAS01
■استاپ قابل تنظیم به شکافی در حفره داخلی ریل متصل می شود و امکان تنظیم دلخواه موقعیت توقف را فراهم می کند.

توقف متحرک میانی AMS01
■توقف های متحرک میانی، توقف های متحرک بین دو تیر مجاور در کاربردهای چند تیر هستند. آنها از نزدیک شدن بیش از حد دو تیر به یکدیگر و ایجاد برخورد بالقوه بین بالابر و قطعه کار جلوگیری می کنند.

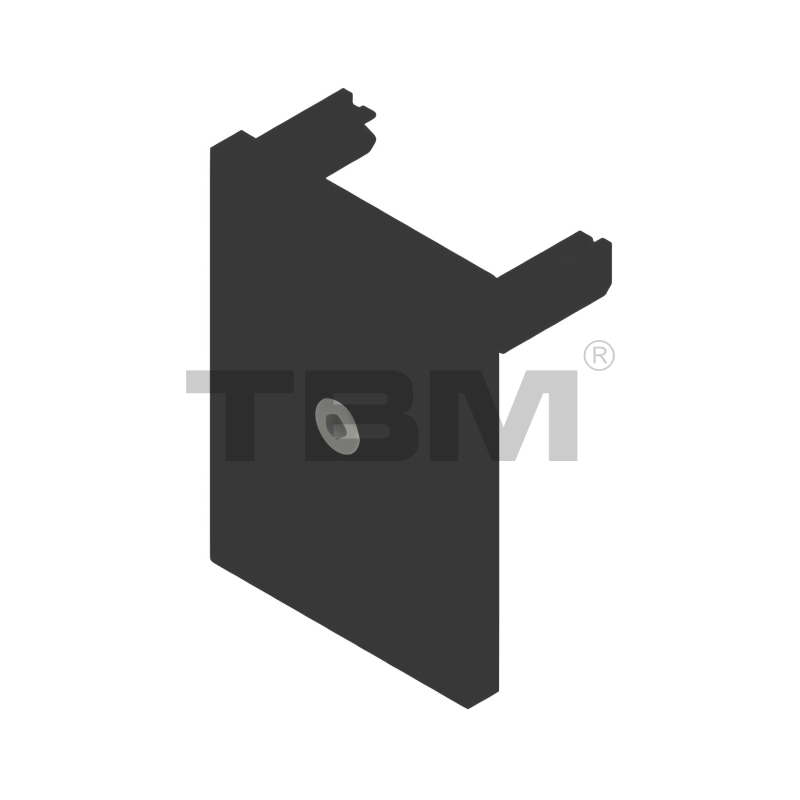

خط پایان آهنگ

■این کلاهک ها انتهای مسیرها را آب بندی می کنند و از ورود گرد و غبار و مواد خارجی به داخل مسیر جلوگیری می کنند و زیبایی تزئینی ایجاد می کنند.

مشخصات در حال بارگذاری capacity یادداشت ها
AEC10 SAR10 پلاستیک / آلومینیوم
AEC14 SAR14 پلاستیک / آلومینیوم
AEC18 SAR18 پلاستیک / آلومینیوم
AEC22 SAR22 پلاستیک / آلومینیوم
AEC26 SAR26 پلاستیک / آلومینیوم

حفاظت ثانویه ADP-R/G/H
■برای جلوگیری از موقعیت‌های غیرمنتظره، دستگاه‌های حفاظتی ثانویه را روی هر ریل ثابت، هر تیر اصلی و هر بالابر نصب کرده‌ایم.

آنها به شرح زیر دسته بندی می شوند:

نام مدلs یادداشت ها
ردیابی حفاظت ثانویه ADP-R طول طناب 1 متر
حفاظت ثانویه پرتو اصلی ADP-G طول طناب 0.4 متر
حفاظت ثانویه بالابر ADP-H طول طناب 0.4 متر

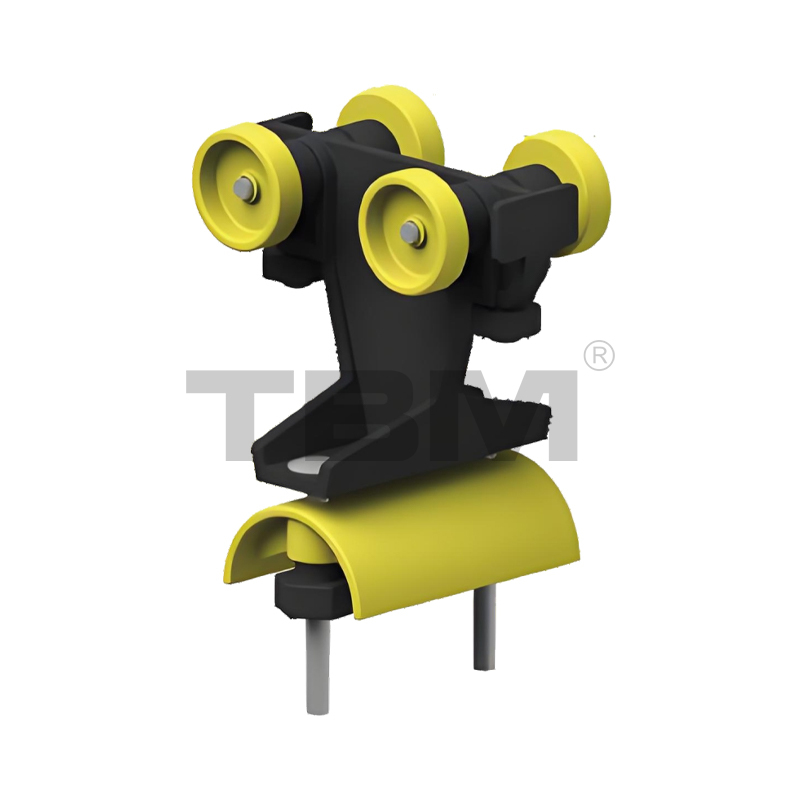

چرخ دستی کابل / لوله ACT01/AAT01

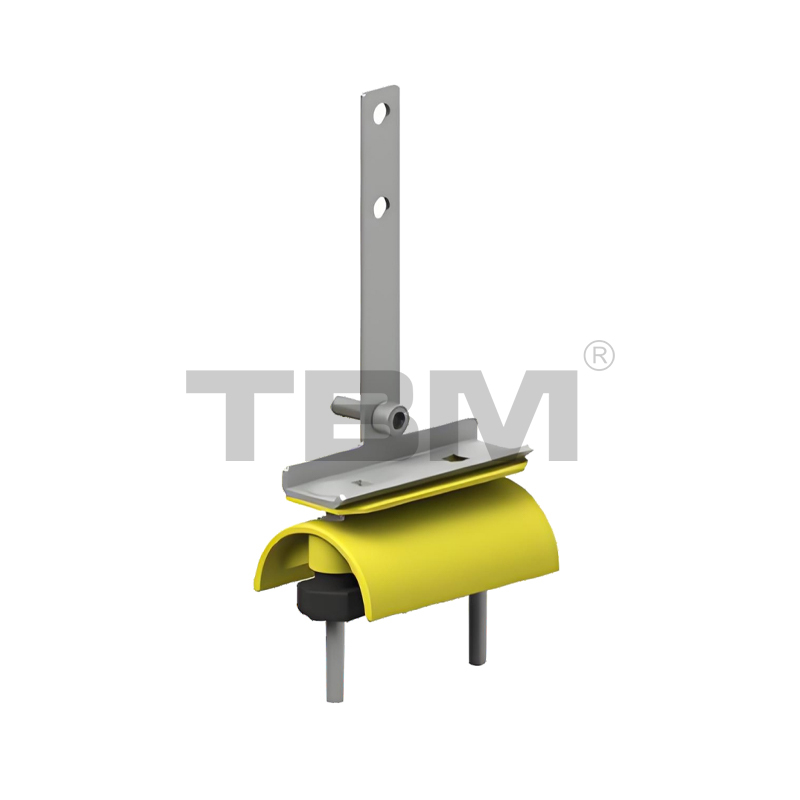

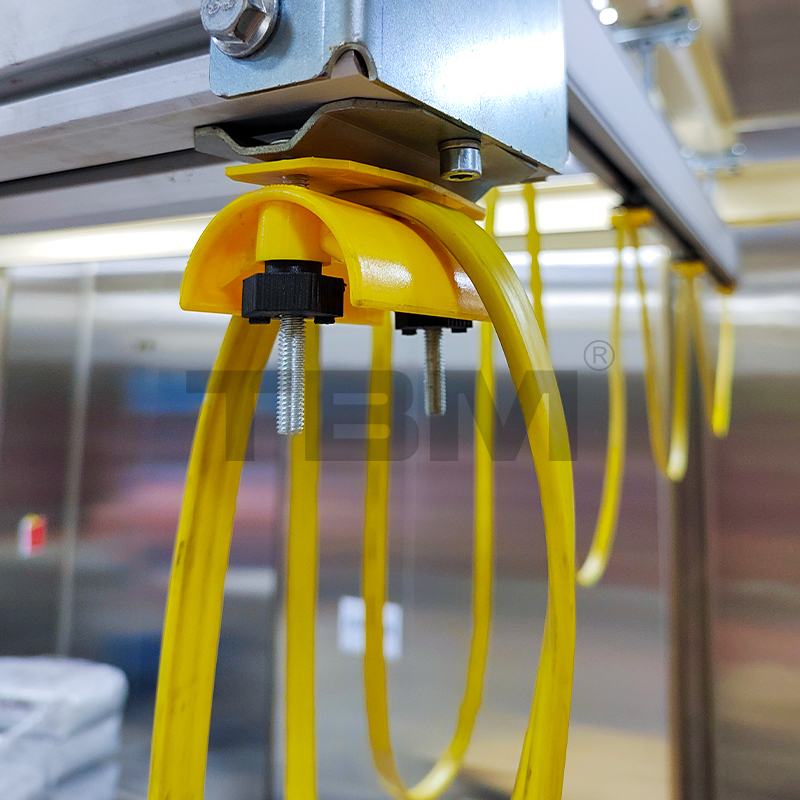

■این یک قرقره مسافرتی است که برای نگه داشتن کابل ها یا لوله ها در هنگام کشیدن آنها در مسیر استفاده می شود.

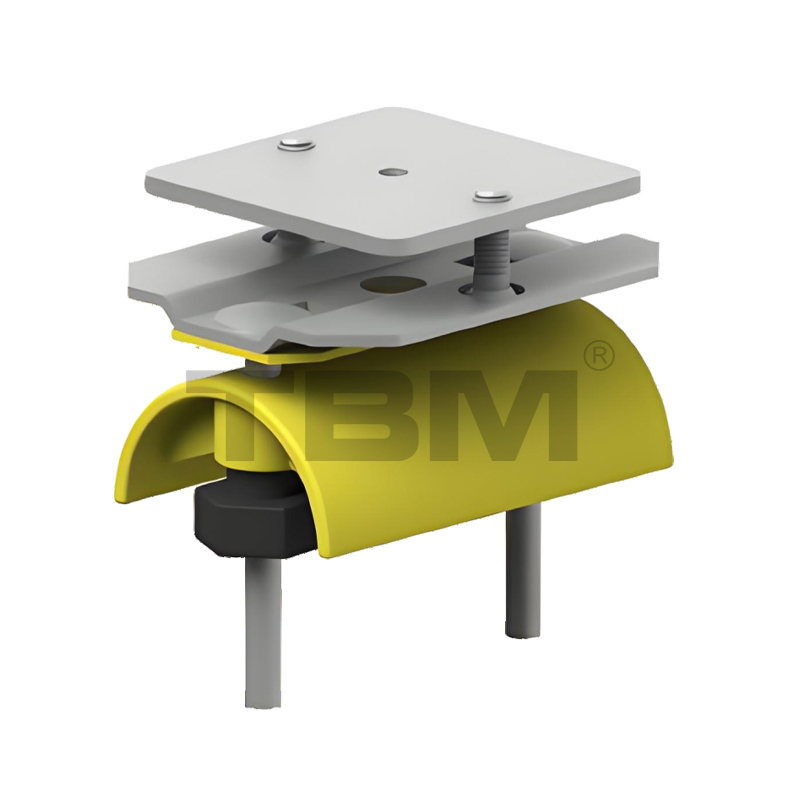

گیره انتهایی کابل/لوله ACE01/AAE01
■این دستگاه کابل ها یا لوله ها را به انتهای مسیر ثابت می کند.

براکت کششی کابل/لوله ACH01/AAH01
■برای محکم کردن و کشیدن کابل ها/لوله ها در حین حرکت روی ریل یا قرقره های بالابر استفاده می شود.

براکت طناب سیم AWS01
■ برای محکم کردن و سفت کردن سیم سیمی که برای آویزان کردن شیلنگ های هوای مارپیچ استفاده می شود استفاده می شود.

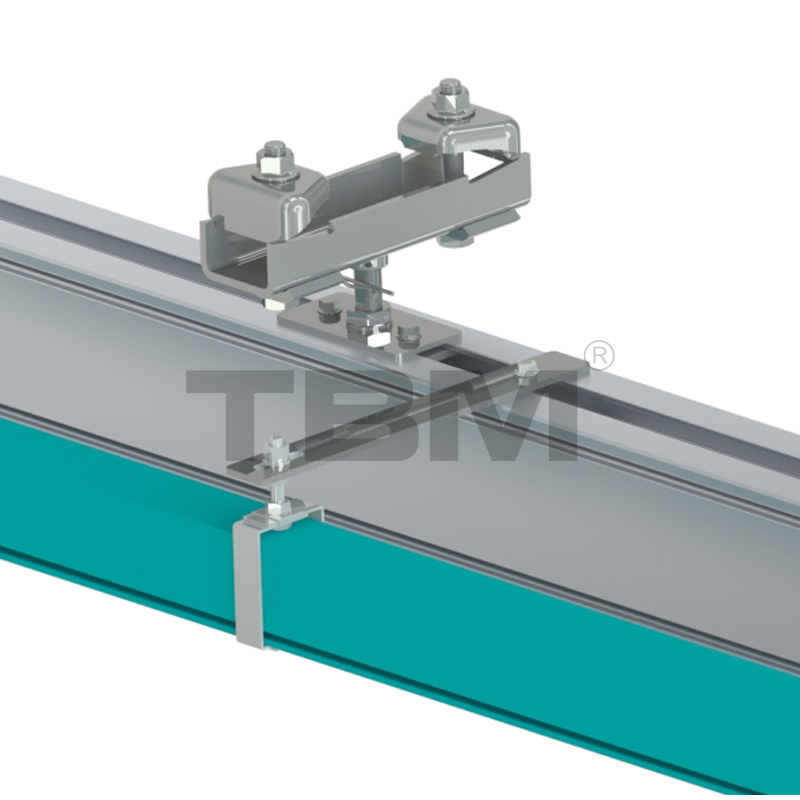

براکت باسبار ASS01
■ براکت آویزان برای شینه های قدرت، با تنظیم انعطاف پذیر.

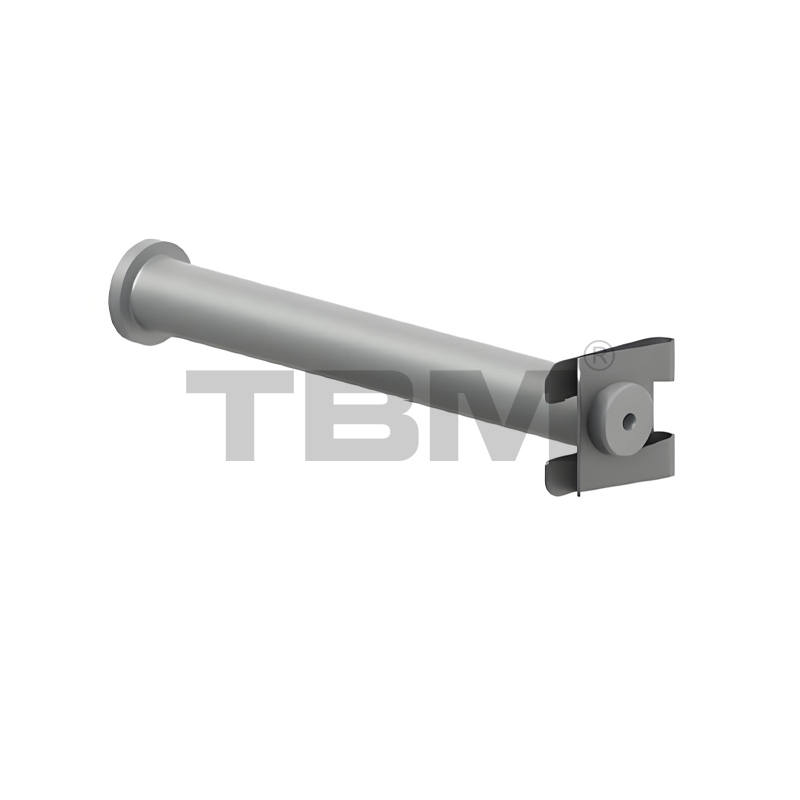

کانکتور اسپیسر دو تیرآهن ACD01
■برای اتصال و ایمن کردن فاصله‌دهنده‌های مسیر در دو سر سازه دو تیرچه استفاده می‌شود. چهار قطعه جداگانه با تمام فاصله‌دهنده‌های مسیر سازگار هستند.

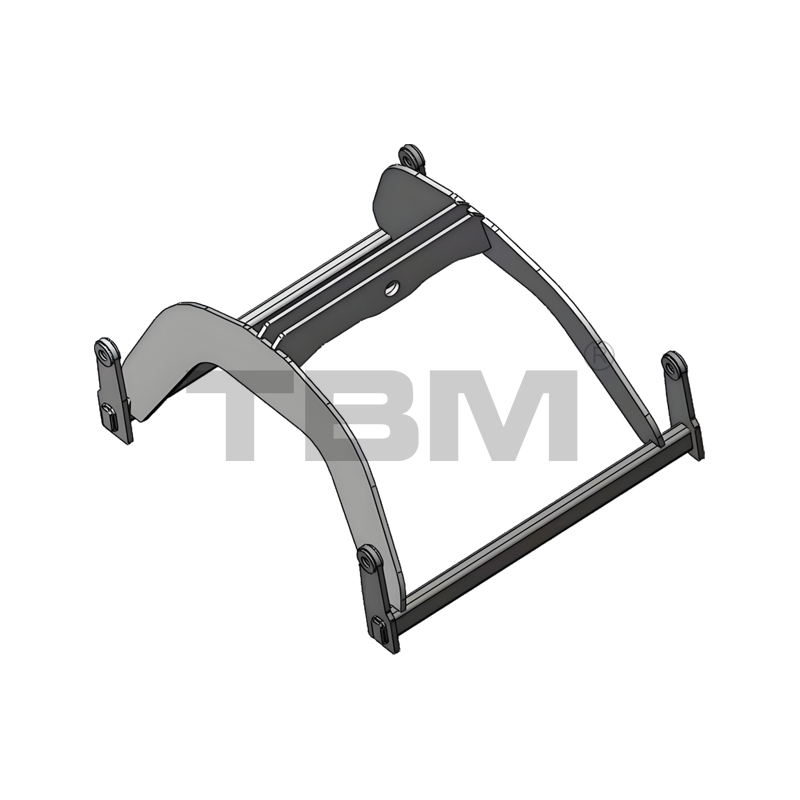

قاب چرخ دستی دو تیره ATC01
■ از این قاب چرخ دستی برای نصب بالابر روی سازه دو تیرچه استفاده می شود. فاصله پیش فرض بین دو تیر 700 میلی متر است.
■ اگر تیرهای دوتایی بر روی یک بازوی T یا سازه دستکاری نصب شده باشند، دیگر ساختارهای قاب چرخ دستی در دسترس هستند.

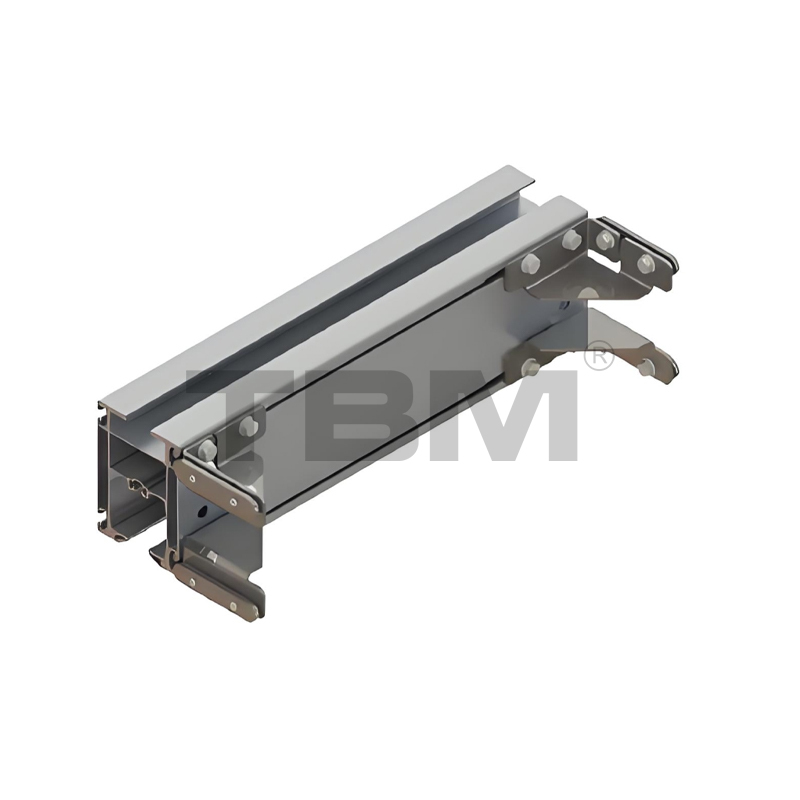

ماژول بالابر تیر اصلی ALM10

■برای بلند کردن ریل های تیر اصلی، پایین آوردن فضای کلی سر و افزایش ارتفاع بالابر استفاده می شود.

مدلs مدارهای مربوطه
ALM10 SAR10
ALM14 SAR14
ALM18 SAR18
ALM22 SAR22
ALM26 SAR26

بافر پایانی AEB01

■طراحی شده برای مهار ضربه قرقره ریل یا قرقره بالابر به صورت لحظه ای به دلیل اینرسی، کاهش ضربه روی مسیر و ساختار کلی.

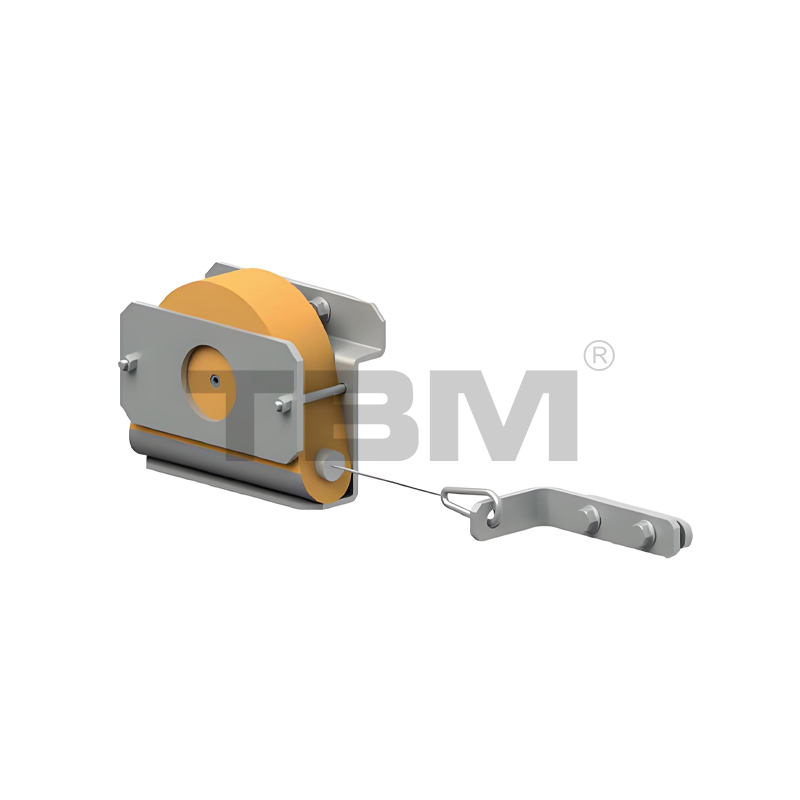

دستگاه تلسکوپی پرتو ABT01
■ این دستگاه زمانی که پرتو تلسکوپی در حال استفاده است، مسیر آویزان را به طور فعال برمی‌گرداند، و اطمینان حاصل می‌کند که پرتو آویزان همیشه در مسیر بالایی باقی می‌ماند تا از برخورد تصادفی جلوگیری شود.

چرخ دستی برقی AEDO1
■ هنگامی که حالت سفر الکتریکی است، واحد محرک پرتو اصلی و بالابر. موتور را می توان از برندهای داخلی یا وارداتی انتخاب کرد.
■ سرعت پیش‌فرض سفر: 5-20 متر در دقیقه (سرعت دوگانه فرکانس متغیر)

مدل یادداشت ها
AED01 موتور استاندارد با برند برتر
AED02 موتور SEW پیشرفته/سایر
AED02 موتور سروو درایو سفارشی

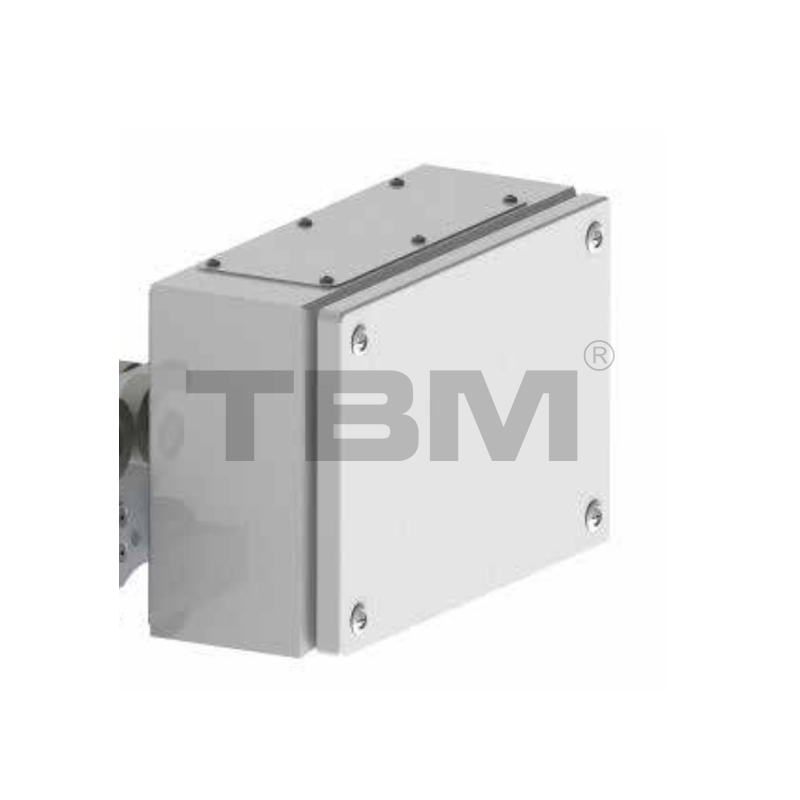

سیستم کنترل الکترونیکی AEB01
■ واحد کنترل درایو. بسته به نیاز مشتری، پیکربندی انتخاب شده ممکن است متفاوت باشد.
■ سیستم کنترل پیش فرض فرکانس متغیر است.

مدل یادداشت ها
AEB01 پیکربندی استاندارد: اجزای برند داخلی ممتاز
AEB02 اجزای برند وارداتی رده بالا
AEB03 پیکربندی درایو سروو سفارشی شده

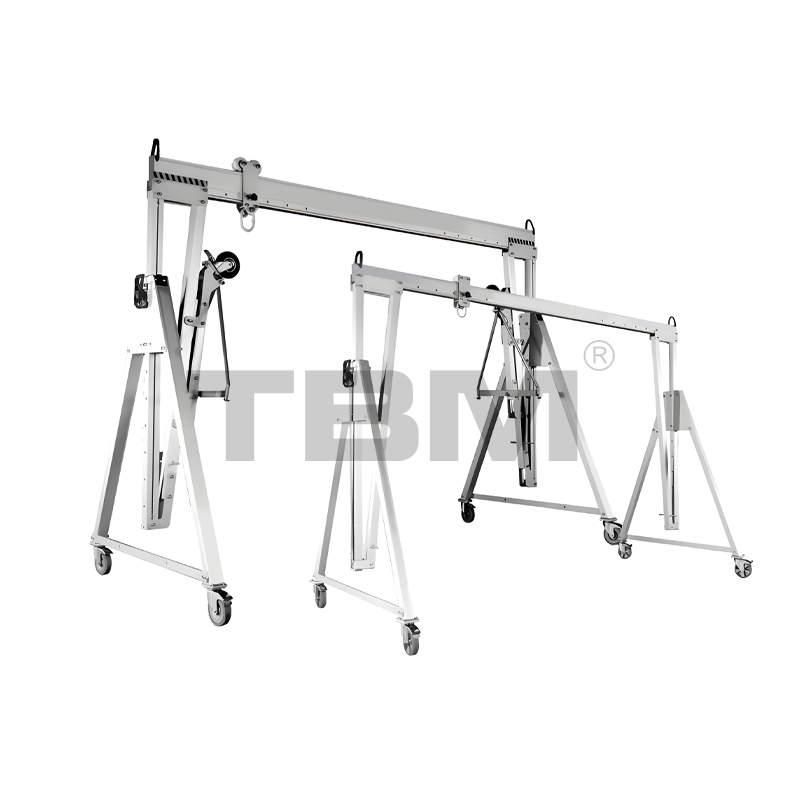

ریل ابزار

مشخصات کلی دروازه آلیاژ آلومینیوم به شرح زیر است:

بارگذاری کنید عرض ارتفاع قابل تنظیم نوع آهنگ یادداشت های ویژه
250 کیلوگرم 2000 میلی متر 1800-2600 میلی متر تاشو
ثابت شد 		رنگ پیش فرض رنگ آلیاژ آلومینیوم
500 کیلوگرم 2300 میلی متر 2600-3300 میلی متر
1000 کیلوگرم 3000 میلی متر 3200-4300 میلی متر
2000 کیلوگرم 4000 میلی متر سایزهای دیگر موجود
